FPGA CPU für Commodore 16

Loading

Meine erste Begegnung mit Computern hatte ich in den frühen 80iger Jahren, als meine Kollegen im Gymnasium ihren ersten VC20 und C64 von Commodore bekamen. Das war damals eine völlig neue Welt für mich – ein Computer – ein Gerät mit Tasten, wie bei einer Schreibmaschine, das man am Fernsehgerät anschließt. Und man kann in einer Sprache, die sich „Basic“ diesem Computer Befehle erteilen, die er dann ausführt.  Man konnte sogar ganze Programme schreiben und diese dann mit dem Befehl „RUN“ starten. Und dieser Computer arbeitete diese Programme dann ab. Das war faszinierend und eröffnete uns damals neue Welten. Erst recht als ich Kassetten bekam, die wie Musikkassetten aussahen, jedoch für den Computer gedacht waren. Darauf befand sich, spielte man sie in einem Kassettenspieler ab, ein Gepiepe, das man später von Faxgeräten oder der Einwahlsequenz von Modems kannte.

Stöpselte man den Kassettenplayer jedoch mit einem Klinkenkabel in den Computer und gab dort den Befehl „LOAD“ ein, so wurde aus dem Gepiepe ein Spiel oder ein Musikprogramm, oder was auch immer auf der Kassette gespeichert war. Jedenfalls war das das Tollste was man als Kind besitzen konnte. Und den jugendlichen Adrenalinschub bekam ich, als unter dem Weihnachtsbaum mein eigener Commodore C16 mit zugehöriger Datasette und der Spielekassette BigMac lag. Der Commodore C16 war also mein erster richtiger Computer. Es dauerte nicht lange, da waren die 16kB (KiloByte) Ram, die der C16 hatte zu wenig für die selbst gebastelten Basic Programme. Und was noch schlimmer war, es gab auch tolle Spiele, die mit 16k nicht liefen. Dazu gehörte der Kampfflugsimulator „ACE“ und das Vector-Grafikgame „MERCENARY“. Also musste der Computer aufgerüstet werden. Das war aus heutiger Sicht sehr einfach – es mussten lediglich zwei DRram Bausteine ausgelötet und gegen andere ersetzt werden. Damals jedoch, im Alter von – ich denke 11-12 Jahren, war das mangels geeignetem Lötwerkzeug und Erfahrung eine Herausforderung. Doch irgendwie hat es geklappt und der C16 meldete sich mit folgender Statuszeile:

COMMODORE BASIC V3.5 60671 BYTES FREE

READY

Das war im Vergleich zum originalen Speicher, von dem für den Basic Interpreter gerade einmal 12277 Byte frei verfügbar waren, ein Paradies an neuen Möglichkeiten. Leider war die Lebensdauer des Commodore 16 im Dauerbetrieb nicht sehr lange. Ich denke, es hat nicht mal ein Jahr gedauert, da zeigte der Rechner erste Probleme. Entweder reagierte der Cursor nicht mehr, es kamen wirre Zeichen am Bildschirm, oder er startete erst nach häufigem Aus- und wieder Einschalten. Irgendwann blieb der Bildschirm dann ganz schwarz.  Schuld daran war, zumindest vermute ich das heute, der Hitze Tod der CPU und/oder des TED IC´s. Damals konnte man diese Chips in den einschlägigen Elektronikläden noch für kleines Geld bestellen. Heute sieht das aber anders aus. Eine MOS7501 oder MOS8501 CPU findet man, wenn überhaupt, dann nur bei eBay und co. und das für Preise von 50 Euro und mehr für gebrauchte Chips.

MOS7501 (MOS8501) CPU der Commodore 264er Reihe

In meiner Sammlung besitze ich einige wenige Exemplare der 264er Serie von Commodore, die mehr oder weniger alle in einem originalen, einwandfreien Zustand sind (C16, C116, Plus4). Aber eben nicht alle. So habe ich mir in den Kopf gesetzt, die 8501 CPU in einen FPGA zu implementieren, eine kleine Platine zu entwerfen, die die Größe eines DIL40 IC´s hat und direkt in den CPU-Sockel des C16 bzw. Plus4 passt. Es existieren ja bereits einige erfolgreiche Projekte, die sich mit der Implementierung eines 8Bit CPU Core in einen modernen FPGA befassen.  Hier die Links:

Sellmy Retro: https://www.sellmyretro.com/offer/details/mos–7501~~8501-cpu-replacement-for-c16~~116~~%2B4-30475

oder ein universal konfigurierbarer CPU – FPGA Ersatz: https://hackaday.io/project/165624-mocka65xx-universal-650285xx-cpu-replacement

Ich habe mich aus Kostengründen und auf Empfehlung entschlossen, mit einem Lattice MACHXO FPGA zu arbeiten. Ein Evaluation Board ist für unter 30 Euro zu bekommen und für die Entwicklungsumgebung bekommt man bei Lattice eine gratis Lizenz. Einziger Nachteil – ich hatte bis dato keine Erfahrung mit Lattice Produkten. In meinen beruflichen Projekten wird hauptsächlich mit XILINX gearbeitet. Aber nach der Installation der Lattice-Software und ein bisschen Übung war schnell klar, damit sollte ich zurechtkommen.

LATTICE MACH XO Evaluationboard



Ich habe mir also vorgenommen, diesen Beitrag als dynamischen Beitrag zu gestalten und immer wieder zu erweitern. Da meine letzten FPGA Projekte wieder einige Zeit zurückliegen und ich mich auch wieder in die FPGA-Welt eingewöhnen muss, wird es wohl einige Zeit dauern bis (falls) ein brauchbares Ergebnis zustande kommt. Zu Beginn steht die Analyse des Datenblattes des MOS8501 IC und dessen Pins zur Außenwelt. Der 8501 ist eine abgeänderte Version des 6502 (die CPU aus dem Jahr 1975 die in vielen Rechnern eingesetzt wurde). Dazu zählen unter anderem der VC20, der Atari800, auch der APPLE 1 usw. arbeiteten mit dem 6502 Prozessor. Der 6502 ist auch schon als Verilog und VHDL Modell verfügbar… Diese Cores mit den Anpassungen für den 8501 will ich in den MachXO reinquetschen und mit entsprechender Anpassung der Signallevels direkt statt dem originalen MOS-Chip in das C16 Mainboard stecken…















BUSCH ELECTRONIC 2070

Loading

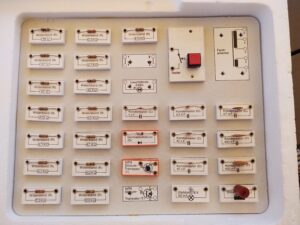

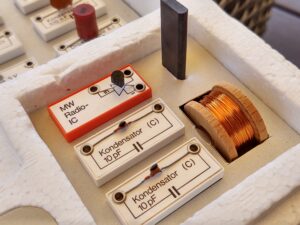

An dieser Stelle möchte ich mich bei Christian Neubacher, einem Leser meines Retroblogs recht herzlich bedanken. Von ihm habe ich den BUSCH ELECTRONIC Experimentierbaukasten „Studio-Center“ 2070 gespendet bekommen. Der Kasten enthält inhaltlich die Komponenten der Serie 2060 und des Erweiterungskasten 2061 und ist von den Elektronikkomponenten her, fast vollständig erhalten. Lediglich die Umverpackung (Kartonschachtel) und Kleinteile (Drähte und die Kunststoffstöpsel) sind wohl den letzten 40Jahren Lagerung etc. geschuldet.

Auf der Website: https://www.experimentierkasten-board.de/viewtopic.php?t=1362 findet man einen schönen Überblick der Zusammenstellung der Busch Baukastensysteme. Auf der Originalschachtel wurden einige, der mit dem Kasten durchführbaren Experimente beschrieben. Das las sich in etwa wie folgt:

Ohne Vorkenntnisse sofort experimentieren!

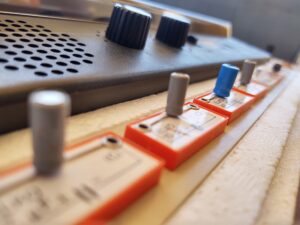

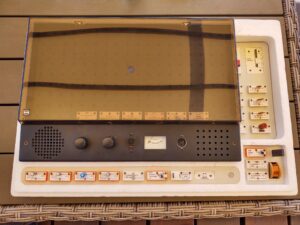

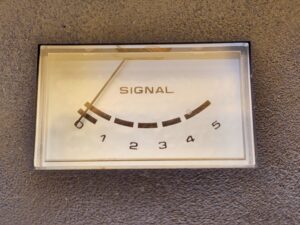

Das perfekte Electronic-Center mit Armaturenboard und rauchglasfarbiger Abdeckung

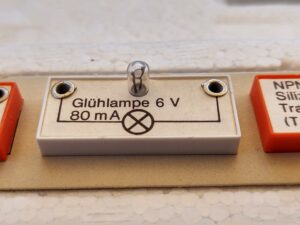

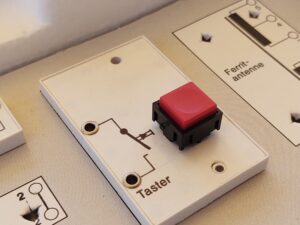

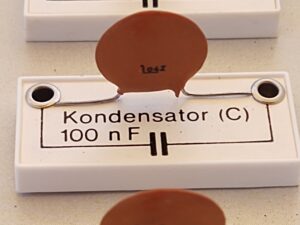

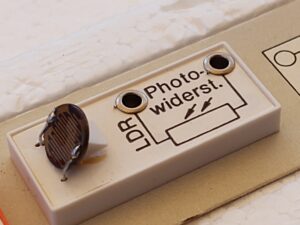

Elektronik-Bausteine mit Elementbezeichnung und Schaltbild, einbaufertig und funktionsgeprüft. Umfangreiches Anleitungsbuch mit über 370 Abbildungen und Schaltplänen.

Die spezielle Leitungs-Klemmtechnik garantiert absolut sicheren Kontakt. Einfacher geht es nicht.

Über 130 realistische Geräteschaltungen, z. B.: Rundfunkempfänger (UKW, MW, LW, KW), Elektronisches Klavier, Lichtgesteuerte Harfe, Reaktions- und Hörfähigkeits-Tester, Opto-elektronische Geschwindigkeitsmessung, Ferngesteuerte Schalter, Elektronisches Roulett, Lichtschranke und Lichtorgel, Alarmanlagen, Metall-Suchgerät, Drehzahl- und Belichtungsmesser, Elektroskop, Abhöranlagen
