TV-Deckenhalterung motorisiert über Homeassistant steuern

Loading

Seit ich mich mit Home Automatisierungen beschäftige soll natürlich so viel wie möglich optimiert, vereinfacht und unter den Aspekten der neuen Schlagworte „Green Electronics“, „Nachhaltigkeit“, „Energiesparend“ … usw. angepasst und realisiert werden. So schalten bei mir Geräte bei Nichtbenutzung oder Nichtbeachtung ab, Stand-by Energieverbrauch wird weitgehend vermieden und auch die menschliche Vergesslichkeit (Fenster offen gelassen im Winter, oder vergessen Licht aus zu schalten) verhindert die IOT – Technologie. Wie die Leser des Blogs mittlerweile schon wissen habe ich hier Systeme wie HomeMatic, NodeRed und seit einiger Zeit Homeassistant mit ESPHome, Zigbee2Mqtt usw. in Verwendung. Das Ziel ist natürlich auch, alles Systeme Cloudfrei zu halten. Ich will nicht, dass die Daten den Umweg über irgendwelche Server in Fernost nehmen um bei mir ein Licht ein und aus zu schalten. Also soll möglichst alles im Kreis meines eigenen Netzwerks stattfinden und nicht nach außen „telefonieren“ und auch funktionieren wenn ich die Datenleitung kappe.

Bei diversen Lieferanten gibts es seit langem, ein, für die Bequemlichkeit im elterlichen Ruheraum, äußert praktisches Gerät. Ich spreche da von einer platzsparenden Möglichkeit, die Flimmerkiste (heute auch Flat-TV genannt) im Raum unterzubringen. Ich nenne hier nur Bezeichnungen wie:

Speaka Professional TV-Deckenhalterung elektrisch motorisiert (1439178) oder MyWall HL46ML … etc. Manche von diesen Gräten sind mit einer Funkfernbedienung steuerbar, andere wiederum über die CloudApp von Tuya. Man kann die Tuya App zwar über die Tuya IOT Entwicklungsumgebung umgehen und diese Geräte über die Integration „TuyaLocal“ in seinen Homeassistant bringen – geht zwar – ist aber eher eine „NUR“- Lösung. Die ideale Lösung ist aus meiner Sicht, die Integration dieser Geräte ins ESPHome System.  Am Beispiel der Speaka Professional TV Deckenhalterung zeige ich, wie diese mit einer kleinen Erweiterung ins ESPHome Netz und somit im Homeassistant integriert werden kann. Diese Ausführung des SpeaKa Teils hat keine Internet Anbindung und wird nur über eine Funkfernbedienung gesteuert.

TV Deckenhalter mit geöffneter Abdeckung

Mit ein wenig reverse Engineering haben wir (Kollege Werner und meiner einer) das bestehende Gerätewerk analysiert. Das System ist in etwa so aufgebaut:

Platine in der Deckenhalterung



Systemdiagramm

Das Systemdiagramm oben zeigt wie die Platine aufgebaut ist. Die Stromversorgung kommt von einem Steckernetzteil mit DC 24V Ausgang bei 1,5A. Auf der Platine erkennt man noch einen unbestückten Bereich, dessen Lötpads mit +3V3, GND und RX, TX Leitungen passend für einen ESP8266 beschaltet sind. Ebenso ist eine USB Buchse zu erkennen. Diese beiden Schnittstellen sind im Diagramm nicht berücksichtigt. Untersucht haben wir die RX/TX Leitungen, die von den unbestückten Lötpads (ESP8266) zum Microcontroller (1301 X 016B) geroutet sind. Doch hier waren keinerlei Signale zu messen. (Vermutlich ist die Schnittstelle in der geflashten Programmversion nicht aktiviert).

„Debug“ Drähte an den RX/TX und am RF-Chip

Dieser Weg bringt uns also nicht weiter. Im nächsten Schritt haben wir uns angesehen wo die Steuersignale der Funkfernbedienung herkommen, bzw. wie sie in weiterer Folge umgesetzt werden. Der RF-Empfänger Chip hat 16 Pins und leider keinerlei Beschriftung. Oder wurde sie entfernt. Die Versorgungsspannung des RF-Chips liegt an Pin1 und Pin16 an, Pin2 und Pin3 ist mit einem Quarz beschaltet und von Pin9 ist eine Leitung zum Microcontroller geroutet. Das muss also der Datenausgang sein. Mit Hilfe der Software „PulseView“ von Sigrok und einem Fernost Logicanalyzer haben wir diesen Ausgang mitgesnifft. Und siehe da, hier offenbarten sich Datenpakete mit einer Dauer von 10.3ms. Die Software PulseView konnte das Protokoll nach einigen Versuchen mit unterschiedlichen analysierten Datenraten als RS232 Protokoll erkennen. So war es dann ein leichtes die empfangenen und dekodierten Steuerbefehle zum Microcontroller zu protokollieren.

RF-Chip mit angeschlossener „Sniffer“ Leitung

Die Baudrate des RS232 Ports am RF-Chip Ausgangs beträgt 9600 bei 8N1. Es werden bei jedem gesendeten Befehl 10 Bytes in HEX empfangen. Hier die Liste der Kommandos: (fehlende Byte folgen…)

Befehl Byte0 Byte1 Byte2 Byte3 Byte4 Byte5 Byte6 Byte7 Byte8 Byte9
UP 0xAA 0x06 0x04 0x25 0x03 0xD5 0x01 0x00 0x02 0x55
DOWN 0xAA 0x06 0x04 0x25 0x03 0xD5 0x00 0x10 0x11 0x55
LEFT 0xAA 0x06 0x04 0x25 0x03 0xD5       0x55
RIGHT 0xAA 0x06 0x04 0x25 0x03 0xD5       0x55
BUTTON1 0xAA 0x06 0x04 0x25 0x03 0xD5       0x55
BUTTON2 0xAA 0x06 0x04 0x25 0x03 0xD5 0x00 0x08 0x09 0x55
MEM1 0xAA 0x06 0x04 0x25 0x03 0xD5       0x55
MEM2 0xAA 0x06 0x04 0x25 0x03 0xD5       0x55
OK 0xAA 0x06 0x04 0x25 0x03 0xD5 0x00 0x40 0x41 0x55
SET xx xx xx xx xx xx xx xx xx xx

Nachdem mit dem Logikanalyzer das Datenprotokoll gefunden war, versuchten wir über ein Terminalprogramm und einen USB zu TTL232 Converter die Daten an den Microcontroller zu senden. Dazu wurde der RF-Chip entfernt. Er zog den Pegel im Ruhezustand auf VCC und verhinderte ein paralleles Betreiben der „RS232 Transmitter“.

RF-Chip entfernt
Board ohne Chip mit Debugleitung



USB UART zum Senden der Befehle

Die Steuerbefehle aus oben dargestellter Tabelle konnten per Terminal Programm erfolgreich gesendet werden. Jetzt musste nur noch ein ESP32 Board diese Aufgabe übernehmen. Ein ESP32 NodeMCU Board aus dem Fundus wurde mit einem Basis ESPHome-Image bestückt und ins Homeassistant Netzwerk integriert. Dem ESPHome Knoten war jetzt nur noch beizubringen, über den TX Pin des ESP32 die Bytefolge bei entsprechendem Trigger im Homeassistant zu senden. Dazu wurde das ESP32 Board in auf der Platine befestigt und die VCC3V3, GND und TX Leitung zum PIN9 des ehemaligen RF Chip gelötet.

ESP32 am Board des Speaka Deckenhalters



Wieder im Deckenhalter eingebaut

In der ESPHome Webumgebung ist nun das folgende yaml Script hinzuzufügen.

 esphome:
  name: tvhalterung
  friendly_name: TVHalterung

 esp32:
  board: esp32dev
  framework:
   type: arduino

 # Enable logging
 logger:

 # Enable Home Assistant API
 api:
  encryption:
   key: "hier dein key beim Anlegen des device"

 ota:
  password: "hier dein ota password"

 wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
   ssid: "Tvhalterung Fallback Hotspot"
   password: "hier wieder deins"

 captive_portal:

 uart:
  tx_pin: 4
  rx_pin: 5
  baud_rate: 9600

 # Example button configuration
 button:
  - platform: template
   name: TV Halterung UP
   id: tv_up
   icon: "mdi:arrow-up-bold-outline"
   on_press:
    - logger.log: "Button pressed TV Up"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x01,0x00,0x02,0x55]

  - platform: template
   name: TV Halterung OK
   id: tv_ok
   icon: "mdi:stop-circle-outline"
   on_press:
    - logger.log: "Button pressed TV OK"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x40,0x41,0x55]

  - platform: template
   name: TV Halterung DOWN
   id: tv_down
   icon: "mdi:arrow-down-bold-outline"
   on_press:
    - logger.log: "Button pressed TV Down"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x10,0x11,0x55]

  - platform: template
   name: TV Halterung Button1
   id: tv_button1
   icon: "mdi:numeric-1-circle-outline"
   on_press:
    - logger.log: "Button pressed TV Button1"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x20,0x21,0x55]

  - platform: template
   name: TV Halterung Button2
   id: tv_button2
   icon: "mdi:numeric-2-circle-outline"
   on_press:
    - logger.log: "Button pressed TV Button2"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x08,0x09,0x55]

  - platform: template
   name: TV Halterung Left
   id: tv_left
   icon: "mdi:arrow-left-bold-outline"
   on_press:
    - logger.log: "Button pressed TV Left"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x20,0x21,0x55]

  - platform: template
   name: TV Halterung Right
   id: tv_right
   icon: "mdi:arrow-right-bold-outline"
   on_press:
    - logger.log: "Button pressed TV Right"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x20,0x21,0x55]

  - platform: template
   name: TV Halterung MEM1
   id: tv_mem1
   icon: "mdi:alpha-m-circle-outline"
   on_press:
    - logger.log: "Button pressed TV MEM1"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x01,0x02,0x55]

  - platform: template
   name: TV Halterung MEM2
   id: tv_mem2
   icon: "mdi:alpha-m-circle-outline"
   on_press:
    - logger.log: "Button pressed TV MEM2"
    - uart.write: [0xAA,0x06,0x04,0x25,0x03,0xD5,0x00,0x01,0x02,0x55]

Ist das yaml Script dann kompiliert und zum ESP hochgeladen, gibt es ein neues ESPHome Device mit dem Namen TV-Halter in der Homeassistant Umgebung. Hier sind nun die Tasten für die Steuerung als Entitäten gelistet. Hat alles gekplappt, sollte sich die TV-Halterung über den Homeassistant jetzt steuern lassen.

(Es sind noch nicht alles Steuerkommandos richtig implementiert – die korrekten Codes werden in der Tabelle noch ergänzt)

EVU Smartmeter mit ESP32 auslesen und Daten per MQTT senden

Loading

So nach und nach bringe ich viele meiner Smarthome Komponenten auf einen gemeinsamen Standard. Dabei habe ich mich entschieden, sämtliche Geräte über einen NodeRed Server zusammen zu führen. Auch das HomeMatic System kommuniziert mit NodeRed. Hier übergebe ich unter anderen auch die Messwerte des EVU-Zählers (bei mir ist ein Siemens IM350 Smartmeter verbaut) an die HomeMatic CCU. Dies geschieht wie schon einem früheren Beitrag erwähnt, über die LED-Impulsschnittstelle (1000 Impulse/kWh). Hierzu wird einfach ein Fototransistor über der LED am Zähler angebracht, der die Blinkimpulse der LED erkennt und in der Zählersensor-Sendeeinheit HM-ES-TX-WM in die Momentanleistung umrechnet und über die Zeit integriert und die Daten dann an die CCU weitersendet. Das funktioniert an sich ganz gut. Nur die Aktualisierungsrate (im Minutenbereich) ist mir zu lange. Auch scheint der Fototransistor immer wieder auf das Streulicht der benachbarten LED (diese zeigt die Blindleistung in 1000 Impulse/kvarh an) zu reagieren. So entstehen Abweichungen zwischen der Zählung über den HomeMatic Sensor und den direkt am Zähler abgelesenen Werten.

Das geht auf jeden Fall genauer. Wenn man sich den IM350 Smartmeter Zähler im Detail ansieht, bzw. das Manual durchliest, so stellt man schnell fest, dass er eine sog. „Kundenschnittstelle“ besitzt. Diese Kundenschnittstelle stellt einige Messdaten über eine galvanisch getrennte Datenleitung im Sekundentakt zur Verfügung. Dazu gehören unter anderen die momentane Wirkleistung in beiden Richtungen, sowie die Zählerstände von Wirk- und Blindleistung in Bezugs- und Einspeiserichtung. Also perfekte Ausgangbedingungen, um den HomeMatic Zählersensor durch eine eigene Konstruktion zu ersetzen. Nach ein wenig Internetrecherche habe ich schnell erkannt, dass ich nicht der Einzige bin, der sich mit genau dieser Thematik beschäftigt. Die Daten der Kundenschnittstelle purzeln nach Anforderung über eine Daten-Request Leitung mit einer Geschwindigkeit von 115kbaud heraus. Sie sind allerdings verschlüsselt, und nicht direkt lesbar. Um den 16 Byte langen Entschlüsselung Key zu erhalten, muss der Energieversorger konsultiert werden. Der Schlüssel ist an die Seriennummer des Smartmeters gebunden und für jedes Smartmeter individuell. Nach einigem Telefonieren mit meinen Kärntner Energieversorger wurde mir der Key-Code per Mail zugesandt. Im nächsten Schritt testete ich mit einem USB-UART Adapter an einem PC, ob bei korrekter Beschaltung der Schnittstelle auch wirklich Daten aus dem Zähler herauskommen. Dazu habe ich einen RJ11 Stecker auf ein geeignetes 6pol. Kabel gekrimpt und das offene Ende des Kabels entsprechend des Datenblattes des Zählers beschaltet. Dazu ist nicht besonders viel notwendig. Eine 5V Versorgung muss die Schnittstelle aktivieren, ebenso muss auch die Data Request Leitung an 5V geschaltet werden und schon stehen an der Data Out Leitung die Datenpakete an. Es funktioniert übrigens auch mit einer 3V3 Versorgung. Mit einem Terminalprogramm am PC (ich verwende meist putty oder hterm) kann man die verschlüsselten Daten visualisieren.

Jetzt ging es daran, sich zu überlegen, wie die Daten entschlüsselt und aufbereitet werden. Hierzu findet man mit Netz zwei Ansätze:

* über einen RaspberryPi, mit einer Python-Umgebung und einem Python Skript. Die Skripten übernehmen hier den Empfang und die Entschlüsselung der Daten und stellen sie dann auf unterschiedliche Weise zur weiteren Verarbeitung zur Verfügung

* über einen ESP32. Der ESP ist ebenfalls in der Lage eine 128Bit AES Verschlüsselung zu dekodieren und hat noch reichlich Ressourcen um die Daten aufzubereiten und über WiFi zu versenden. Außerdem ist ein ESP für wenig Geld in ausreichender Stückzahl verfügbar. Also habe ich mich für diese Lösung entschieden. Dazu gibt es auf GitHub ein open source Projekt vom User https://github.com/Andre-Schuiki/esphome_im350  in dem er einen ESP32 IM350 Decoder als Basis für eigene Projekte zur Verfügung stellt. Mit seinen Sourcen erhält man einen Decoder der die Zählerdaten im Sekundentakt ausliest und über die USB UART Programmierschnittstelle und auch via Telnet über WiFi ausgibt. Dieses Sourcen habe ich als Basis verwendet.

Mein Ziel ist es, die aus dem Smartmeter gewonnenen Daten in MQTT Messages zu verpacken und an meinen MQTT Broker zu senden. Ab da ist es dann ein Einfaches, sie in NodeRed und die HomeMatic CCU zu bekommen und dort zu speichern. Also habe ich den Code angepasst.  Dazu wurde die Wifi Verbindung zum Router auf eine statische IP gesetzt. (sind in settings.h zu definieren). Die ausgelesenen Messwerte, sowie die RSSI der WiFi Verbindung, werden jetzt über MQTT Topics zur Verfügung gestellt. (die IP-Adresse zum Broker ist auch in settings.h zu definieren). Wenn man den Code jetzt kompiliert und auf den ESP jagt, dann sollte er sich in das jeweilige Netzwerk einbuchen. Solange der ESP noch auf einem PC-hängt, kann man über die Programmierschnittstelle und ein Terminal auch gleich überprüfen was er tut. Verbindet man jetzt den RJ11 Stecker mit der Kundenschnittstelle des Zählers, dann solle im Display des Zählers im Sekundentakt das Dreieck über der Beschriftung „KU“ blinken. Passiert das, dann sollten auch schon im Terminal die Messwerte stehen (vorausgesetzt man hat den KEY vom EVU nicht vergessen in secrets.h einzugeben). Klappt auch das, dann stellt ein Blick auf den MQTT-Broker (mit z. Bsp.: MQTT-Explorer) sicher, dass die Messages auch ankommen. Jetzt kann der ESP vom PC entfernt werden.

Anschlussbelegung
ESP32 im „freifliegenden“ Testaufbau

Ich habe eine sehr einfache Lösung gewählt und des ESP auf einer Lochrasterplatine befestigt. Das 6polige Kabel zum Smartmeter dort angelötet. Auf der Lochrasterplatte finden dann noch die Pull-Up Widerstände und ein NPN Transistor (BC547 etc.) zum Invertieren der Datenpulse Platz. Die Platine habe ich in einem kleinen Kunststoffkästchen untergebracht, dass jetzt lediglich mit einem Kabel an der Kundenschnittstelle und mit einem USB Kabel an einem USB Steckernetzteil angeschlossen ist.

Der fertige Aufbau sieht dann (bzw. zurzeit) so aus. Die Daten landen im MQTT Broker und NodeRed visualisiert sie und schickt sie auch zur HomeMatic CCU.

so kommen die Daten im MQTT Broker an
und können zum Beispiel so in NodeRed verarbeitet werden

wenn jemand an den angepassten Skripten interessiert ist, kann ich die gerne zusenden. Betreffend einer Veröffentlichung auf  GitHub muss ich mich erst informieren welche Lizenzbedingungen betreffend des ursprünglichen Repositorys zu erfüllen sind. Es wird dann hier (public) verfügbar sein:

https://github.com/ingmarsretro/esphome_im350/tree/main/standalone_version_mqtt

Ein Nachbauprojekt für die Vectrex

Loading

Es ist wieder einige Zeit vergangen, dass ich es schaffe, in den späteren Abendstunden Zeit und Energie zu finden, hier im Blog über eines meiner kleinen Projektchen zu schreiben. Ich habe mir in den letzten Jahren angewöhnt, bei Autofahrten und nächtens, Podcasts zu hören. Dazu gehören in erster Linie Podcasts zu technischen Themen. Darunter ist auch ein Podcast, der sich „Retrokompott“ nennt und sich mit Homecomputern und Technik aus unserer Jugendzeit beschäftigt. Deren Slogan lautet:

Retrokompott, eine Zeitreise in die Vergangenheit alter Homecomputer, Spielekonsolen und Games

[http://blog.retrokompott.de/]

In einem der Beiträge von Retrokompott diskutierte man einige Folgen lang (172-177) über die Vectrex, den Heim – Vectorspieleautomaten von MBE. Hier wurden unter anderen auch Homebrewprojekte, also Software-Eigenentwicklungen der Anwender vorgestellt.  „Vectorblade“ ist dabei ein Spieletitel, der von Malban [http://vide.malban.de/] entwickelt wurde. Das Projekt wurde dabei mit dem ebenfalls von Malban entwickelten Vectrexcompiler (vide) erstellt. Die Sourcen sind öffentlich auf der Website verfügbar. In dem „Kompott“-Beitrag hat man so begeistert über Vectorblade berichtet, dass mein Interesse dafür geweckt war. Das Spielemodul war auch eine Zeit lang über Malban zu erwerben. Ich habe aber keine Quelle gefunden, über die ich das Modul auf einfache Weise erwerben kann. So dachte ich mir, baue ich mir das halt einfach nach. Das Besondere an diesem Gamerom ist die Größe des Games. Es hat stolze 192 kB. Um diesen Speicher adressieren zu können, hat sich Malban der Bank-Switching Technologie bedient. Er verwendet in seinem Design einen Flash-Speicher von SST, den SST39SF020. Das Bankswitching wird über einen Vierfach-2-Eingang NAND Schmitt Trigger (74AC132) gesteuert. Malban hat auf git das Layout veröffentlicht. Dort verwendet er den Speicher im DIL-Package und ebenso auch den AC132. Eine detaillierte Anleitung findet man hier.

Da ich von meinem alten Selbstbau-Rom Modul Projekt noch einige Platinen über habe, konnte ich schnell einen Versuchsaufbau zusammenstoppeln.  Flashspeicher hatte ich zwar keinen zur Verfügung – sehr wohl aber eine ausreichend großes EPROM. Der Vide-Compiler und die Source-Files sind auf Malbans GIT ebenfalls veröffentlicht. Nach kurzem Studium seines Vide-Compilers ist es mir gelungen das Projekt zu kompilieren und eine ROM – Datei zu erstellen. Mit meinem „Fernostprogrammer“ konnte ich dann das EPROM „brennen“.  Mit ein paar Drahtbrücken und einem AC132 wurde aus meinem alten ROM-Platinen Projekt dann der Vectorblade Versuchsaufbau.

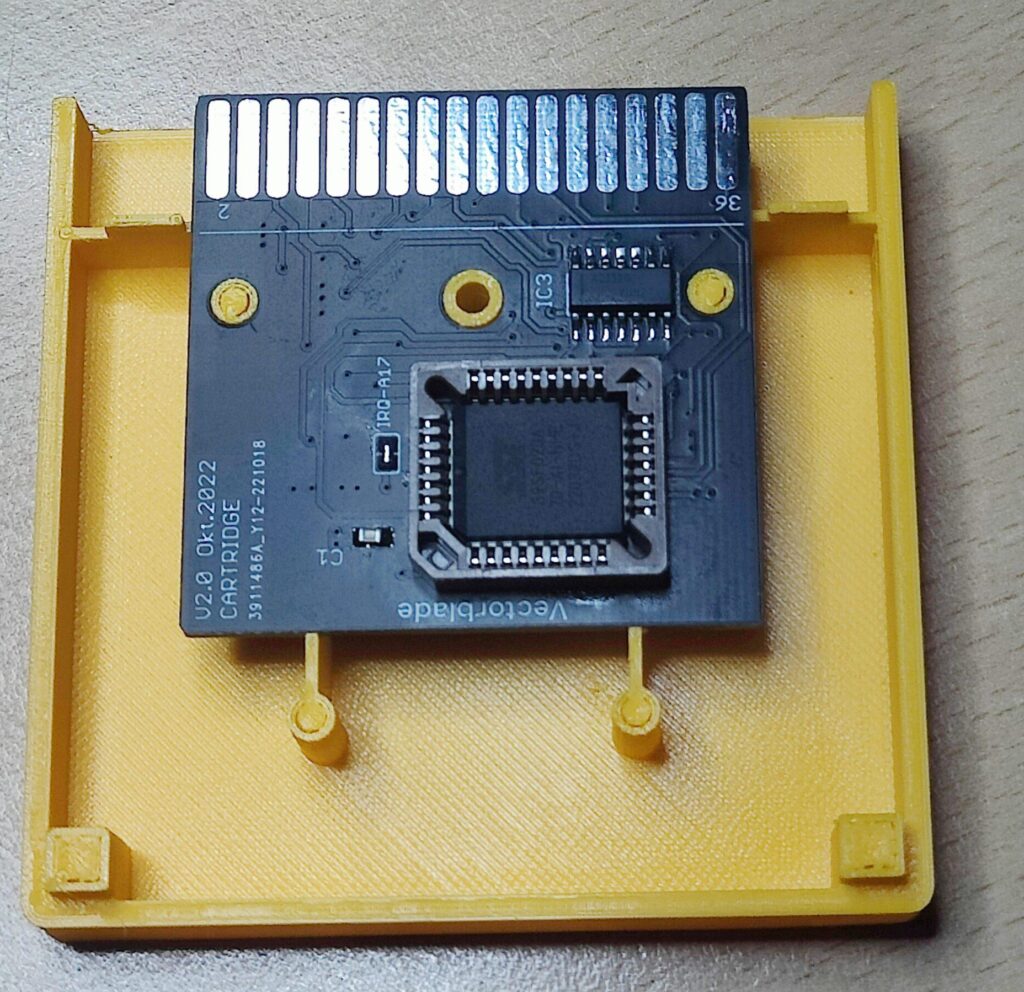

Versuchsaufbau Vectorblade

Mit der Ausnahme, dass keine Settings gespeichert werden können, funktioniert der Testaufbau und das Game lässt sich spielen :). Der nächste Schritt des Nachbaus war dann die Platine zu zeichnen. Hier wollte ich den Schmitt-Trigger Baustein in SMD Ausführung einbauen und den SST weiterhin in DIL. Ich habe diese Ausführung auch realisiert und erfolgreich getestet. Es gibt aber einen kleinen Haken – keiner meiner Lieferanten hat den SST39SF020 Flashspeicher in DIL Ausführung auf Lager. Ich habe jetzt zwar einige Platinen mit DIL – Layout aber eben keine Chips… Also noch einmal zum PC und das Design auf PLCC Sockel umzeichnen. Gedacht – getan und einen Satz Platinen beim Fernostproduzenten bestellt.

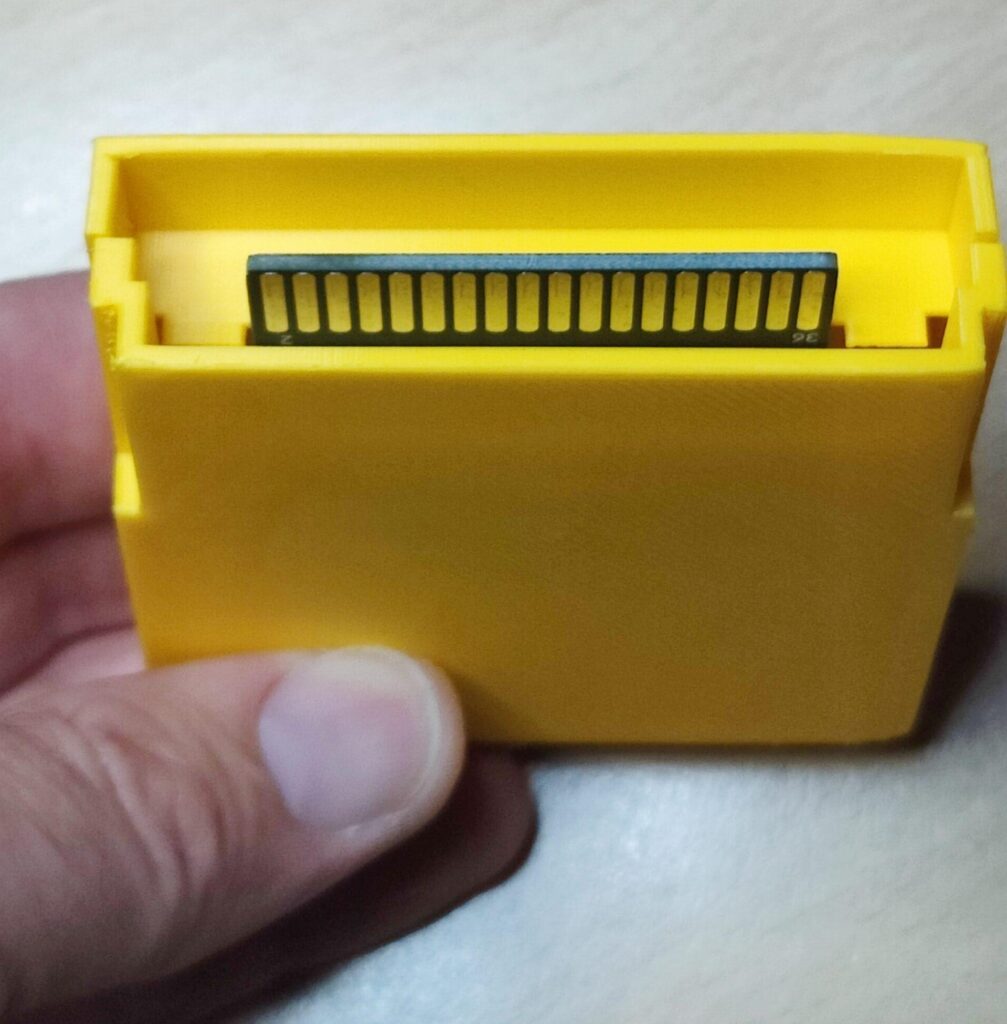

Ein passendes Gehäuse lässt sich mit dem 3D-Drucker selbst erstellen. Genauer gesagt wurde ich auf Thingiverse fündig und konnte  aus einer Vielzahl an geeigneten Designs wählen.

Es fehlt zwar das Overlay –  aber auch ohne das macht das Spiel Spass. Hier ist Malban ein tolles Game gelungen.

MIDI DB50XG – ein Interface für das Daughter Board

Loading

Beim Stöbern in einer Kiste mit meinen alten Bastelarbeiten ist das folgende Kästchen zum Vorschein gekommen.  Es stammt aus der Zeit als ich noch mit Amgia, aber auch schon mit PCs zu tun hatte – ich schätze so ca.  um 1996. Das Kästchen beschriftete ich mit „DB50XG MIDI – Wavetableprozessor“.

Das Fundstück aus der Kiste

Darin befindet sich eine Platine von Yamaha, die sich eben DB50XG nennt. Diese Platine war als Tochterplatine für PC-Soundkarten mit „Waveblaster“ Erweiterungsport konzipiert. Sie erweiterte die Soundkarten um einem polyphonen MIDI – Wavetable – Sampler. So konnte der General Midi Standard und der Yamaha XG Standard wiedergegen werden.  Heute macht sich darüber niemand mehr Gedanken. Wenn man damals mit einem PC aus Midi – Daten Sounds erzeugen wollte, dann war entweder eine externe Hardware notwendig, oder eben eine Soundkarte mit einem OnBoard Midi Synthesizer oder Wavetable Chipsatz. Der PC übernahm dann die Steuerung, das Senden und Empfangen der Midi Daten über eine Sequenzer Software. Heute werden die Midi Sounds direkt am PC generiert und die Samples und Tonmodelle in die Software eingebunden. Damals reichte die Leistung der PC-Hardware dazu nicht aus. Wenn sich jetzt jemand gerade fragt, worüber ich hier palavere – was ist Midi und wofür benötigt man das? – dann sei hier kurz gesagt: Midi ist die Abkürzung für „Musical Instrument Digital Interface“ – also eine digitale Schnittstelle – ein Datenprotokoll für Musikinstrumente. Es dient – grob erklärt – dazu, elektronische Musikinstrumente untereinander zu vernetzen und zu steuern. So kann zum Beispiel über ein einziges Keyboard eine Vielzahl von klangerzeugenden Geräten gesteuert werden. Wie der Midi Standard funktioniert, wie die Datenpakete aussehen und das elektrisch aussieht, werde ich hier nicht erläutern. Dazu findet man, wie immer, reichlich Informationen im Netz.

Im Inneren des Kästchens

Zurück zum selber gebastelten Kästchen. In die Plastikbox habe ich damals das DB50XG gepackt und vom „Waveblaster“-Port, einer 26poligen Buchsenleiste, die notwendigen Leitungen zur Inbetriebnahme der Midi Platine nach Außen geführt. Und das war ziemlich simpel. Die Platine benötigt eine Spannungsversorgung von +/-12V und +5V. Es gibt einen Midi-IN und einen Midi-OUT (Through) Pin, einen Reset-Pin und zwei Analog Audio Out Pins – je einen pro Kanal. Die untenstehende Tabelle zeigt die Pinzuordnung des Steckers:

Pin Nummer Zuordnung
1 Digital Masse
2 nicht verbunden
3 Digital Masse
4 nicht verbunden
5 Digital Masse
6 Versorgung +5V
7 Digital Masse
8 nicht verbunden
9 Digital Masse
10 Versorgung +5V
11 Digital Masse
12 nicht verbunden
13 nicht verbunden
14 Versorgung +5V
15 Analog Masse
16 nicht verbunden
17 Analog Masse
18 Versorgung + 12V
19 Analog Masse
20 Audio out rechts
21 Analog Masse
22 Versorgung -12V
23 Analog Masse
24 Audio out links
25 Analog Masse
26 Reset

Der ganze Aufbau war damals eher sehr spartanisch gestaltet. Die Stromversorgung musste über ein, oder mehrere externe Netzteile hergestellt werden. Es gab keine galvanische Signaltrennung mittels Optokoppler. Da musste ich mich auf den ordentlichen Aufbau des Midi-IO-Controller verlassen, den ich an den Amiga angeschlossen hatte. So durfte das natürlich nicht bleiben. Und das schöne DB50XG Board nicht mehr zu verwenden, oder dem Elektronikschrott zuzuführen, bringe ich nicht über´s Herz. Der Plan der daraus entstand, war, ein neues Interfaceboard zu entwickeln – oder basteln, das möglichst universell einsetzbar werden sollte.

DB50XG

Diese Idee ist nun schon wieder einige Jahre her und immer wieder einmal habe ich ein wenig daran gearbeitet. Folgende Punkte, so habe ich mir ausgedacht, sollte das Interfaceboard erfüllen:

  • eine einfache Spannungsversorgung soll das Yamaha Board mit Energie versorgen. Idealer Weise soll ein USB-Port und optional ein Anschluss für ein Universalnetzteil vorhanden sein. Alle benötigten Spannungen sollen auf dem Interfaceboard aus den 5VDC generiert werden.
  • Das DB50XG soll, wie seinerzeit, auch als „Huckepack“ Platine aufgesteckt werden können
  • Das Midi-in Signal soll über die 5polige DIN Buchse und auch über einen Pinheader eingespeist werden können – natürlich schön entkoppelt (Damit kann auch ein Microcontroller wie Arduino und co. ganz ohne Aufwand angeschlossen werden)
  • Der Ton, also das Audiosignal soll pro Kanal über je eine Chinch-Buchse und auch als 3.5mm Klinkenbuchse und über einen Pinheader zur Abnahme bereitstehen.
  • Wortwiederholungen SOLLTEN vermieden werden, ist mir aber egal 🙂

Daraus entstand schlussendlich der folgende Schaltplan. Die 5VDC Versorgung der USB Quelle wird direkt zur 5V Versorgung des Midi Boards geführt. Die ebenfalls benötigten +12V/-12V erzeugt ein DC/DC Converter (TMR0522). Dieser wird eingangsseitig vom 5V Netz versorgt. Der optionale „Externe“ Spannungseingang gelangt an einen LM2596ADJ. Das ist ein Step-Down Voltage-Regulator der mit Eingangsspannungen bis zu 40V arbeiten kann. Die geregelte Ausgangsseite ist in vielen Bereichen verfügbar. Ich habe hier den ADJ (Adjustable) Typ in die Schaltung integriert, da ich davon einige Stück im Sortiment Kasten habe. Durch einen Jumper am Board ist, die Spannungsquelle wählbar.

Auf Basis dieses Schaltplanes habe ich ein Layout erstellt und es vorerst einmal im eigenen Ätzbad hergestellt. Heraus kam die folgende Platine, die als Testaufbau diente. Technisch funktionierte das Board einwandfrei, jedoch die Anordnung der Komponenten hat mir nicht gefallen. Den Step-Down Converter samt Spule hatte ich auf der Rückseite platziert. Auch war mir der Abstand zwischen den Anschlussbuchsen zu eng beieinander. Und wie man das als PCB Layouter so macht – man macht immer ein zweites Design. So auch dieses Mal.

Der Testaufbau mit bestücktem Midiboard ist im nachfolgenden Bild zu sehen. Das Midi-Signal als Testquelle kommt vom PC und wird durch einen USB-Midi Adapter aus Fernost generiert.

Also noch einmal vor den Rechner gesetzt und das Layout umgezeichnet. Heraus gekommen ist dann die folgende Version. Diese Ausführung habe ich dann bei einem Leiterplattenhersteller bestellt.

Die schlussendlich gefertigte Platine in bestücktem Zustand sieht dann so aus. Darunter ist sie  mit dem aufgesteckten DB50XG Board zu sehen.



UV-Sensor Logger selbstgebastelt

Loading

Kommt der Sommer, kommen neue Ideen. In den Sommermonaten ist ja bekanntlich die Sonnenscheindauer länger und auch die Intensität der Sonnenstrahlen höher. Viele nutzen diese Eigenschaft der Sonne, um ihre Vitamin-D Produktion des Körpers anzutreiben, andere wiederum legen sich unter die Strahlenquelle um durch den hohen UV Anteil ihrer Hautfarbe abzudunkeln. Dies wiederum steigert vermeintlich deren Attraktivität und regt die Hormonproduktion und die Paarungsbereitschaft an… Leider hat der nicht sichtbare UV Bereich im Spektrum des Sonnenlichts bekanntlich auch negative Auswirkungen auf den menschlichen Körper. Auch technisch kann das Sonnenlicht genutzt werden. Durchschnittlich wird die Leistung der Sonne pro Flächeneinheit mit 1000W pro m² angenommen. Großflächige P-N Übergänge in Halbleitermaterialien schaffen mittlerweile mit einem Wirkungsgrad von bis zu 22% daraus elektrische Energie zu erzeugen.

Man kann die Energie aber auch noch anders nutzen, bzw. den UV-Anteil. Vielen Retrosammlern ist sicherlich das Problem mit den vergilbten alten Kunststoffgehäusen bekannt. Um das in den Griff, bzw. wieder in den Ursprungszustand von vor 30, 40 Jahren zu bekommen, verwendet man H2O2 also Wasserstoffperoxid und UV Licht um so einen Bleichprozess in Gang zu bekommen. Und so kam ich zur Idee für folgendes Projekt.

Bei einem online-Elektronik-Laden fand ich im Abverkaufs Angebot ein UV-Sensor Board des Herstellers Waveshare. Darauf befindet sich ein LITEON OPTOELECTRONICS LTR390 Chip samt Levelshifter-Schaltung. Als Interface steht ein I²C Bus zur Verfügung. Ein Blick ins Datenblatt verriet mir, dass der Sensor zwei Wellenlängenbereiche erfasst und separat ausgibt.  Der ALS (Ambient Light Sensor von 500-600nm) und der UV (Ultra Violett Bereich von 300-350nm).  Damit kann man doch schnell ein einfaches Logging Board basteln – dachte ich mir.  So habe ich mir gedacht, das Board sollte folgendes können:

  • Spannungsversorgung von einer 18650er Zelle oder USB
  • USB soll den Akku auch laden können
  • einen Micro-SD Slot zum Aufzeichnen der Sensordaten
  • einen RS-232 Port, zum direkten Loggen am PC
  • ein cooles OLED Display
  • zwei Taster zum Bedienen des Loggers (Intervall, Start/Stop etc.)

Die Steuerung soll natürlich wieder einmal ein Chip von Atmega – der 328er übernehmen. Davon befinden sich einfach noch genügend Stück in meinen Sortiment Kästchen. Damit man sich schneller einen Überblick über den Aufbau verschaffen kann, habe ich das folgende Blockdiagramm gezeichnet:

Im nächsten Schritt habe ich aus dem Blockschaltbild einen Schaltplan erstellt, um aus dem dann wiederum ein Layout erstellen zu können.  Parallel zur Schaltplanerstellung habe ich einzelne Bereiche per „Luftverkabelung“ auch gleich probeweise zusammengeschaltet und getestet, ob das alles auch so funktioniert, wie ich mir das vorstelle. Und vor allem sollte auch alles im Flashspeicher des Microcontrollers Platz haben.

Im Bild oben ist der „luftige“ Aufbau bestehend aus fertigen Komponenten zu erkennen. Für die ersten Tests mit dem Sensor und dem OLED Display reichte ein Arduino vollkommen aus. Damit war es mir möglich, die gewünschten Funktionen zu testen. Somit stand der Erstellung des Schaltplanes nichts mehr im Weg. Eine 18650er Lithiumzelle soll als primäre Energiequelle dienen. Alternativ wird auch ein USB-Port vorhanden sein, der die Zelle laden kann bzw. den Sensor betreiben kann. Dafür, weil ich faul bin und auch ziemliche Bauteil Lieferengpässe ein großes Problem sind, verwende ich zum Laden des Akkus eine fertiges Wemos-D1-Mini Board. Das wird genauso wie das OLED Displayboard und das Sensorboard als fertige Komponente auf dem Design der Platine Platz finden.  Als Controller kommt wieder, wie schon erwähnt, ein Atmega328 im TQFP Gehäuse zum Einsatz. Dieser wird über die I²C Schnittstelle mit dem OLED Display (SBC-OLED01 mit SSD1306 Controller) und dem LTR390 UV-Sensorboard kommunizieren. OLED und Sensor sind 5V kompatibel. Die SD-Karte wird aber mit 3.3V betrieben. Dafür benötigt die Schaltung noch einen Spannungswandler von 5V auf 3.3V für die Versorgung und einen Levelshifter für den SPI-Datenbus, über den die SD-Karte mit dem Atmega die Daten austauscht. Da der Atmega dann auch mit seiner Firmware programmiert werden möchte, habe ich einen 2×4 Pinheader für den Anschluss eines Programmers vorgesehen. Sechs Pins davon (GND,5V, MOSI, MISO, SCK und RESET) benötigt der Programmer und die zwei verbleibenden Pins sind für die serielle Schnittstelle vorgesehen. Die beiden Interrupt-Eingänge des Atmega werden mit je einem Taster beschalten, der dann die Software bedienbar macht. Die Batteriespannung wird über einen Teiler an einem der ADC-Eingänge gemessen bzw. auch mitgeloggt. Das Ergebnis dieser Gedanken ist der folgende Schaltplan:

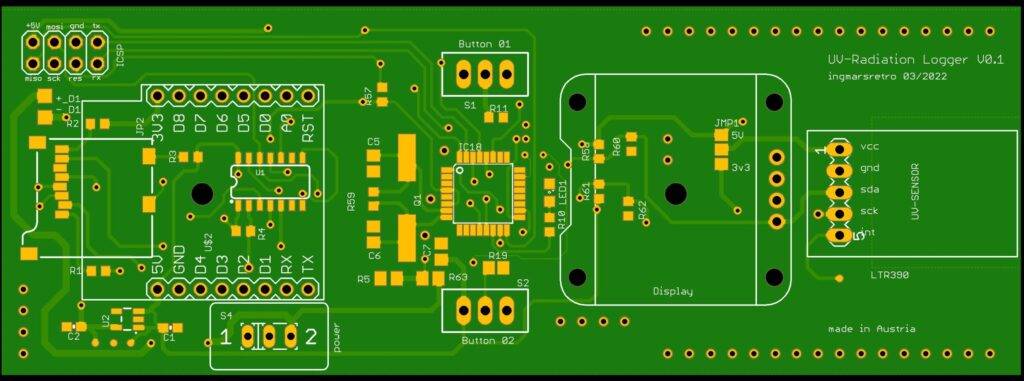

Ein Layout ist danach der nächste Schritt.  Bei einer Größe von 12 x 4,5 cm ist die Platine einigermaßen „handlich“. Die Leiterbahnführung findet auf beiden Seiten statt und die Module (Ladeschaltung, Display und UV-Sensor) sind über Pinheader steckbar ausgeführt.

Die beiden Bilder oben zeigen die Vorschau der „Top-“ bzw. „Bottom-“ Seite des Layouts. Aus den so erstellten Produktionsdaten konnte eine Platine erstellt werden.

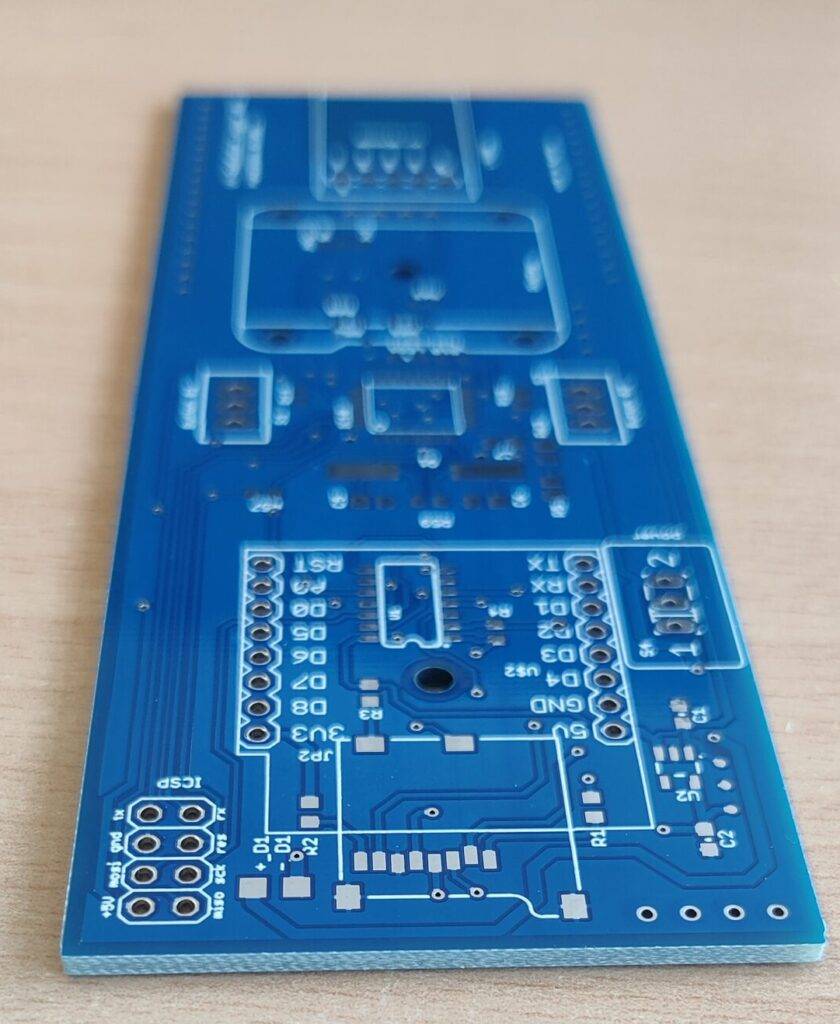

Nach einiger Lötarbeit war die Hardware dann soweit fertig. Um diesem „Lötwerk“  letztendlich auch Leben einzuhauchen, bedurfte es einer Software, die auf dem Microcontroller ihre Arbeit verrichtet.

Beim Basteln der Software bediente ich mich der kostenlosen „Arduino IDE“ Entwicklungsumgebung.  Die Dokumentation des LTR390 beschreibt genau über welche Register welche Funktionen des Sensors zu bedienen sind. Es gibt aber auch schon für ganz Bequeme eine fertige Library – so wie für fast alle Sensoren und Aktoren, die an Microcontroller angeschlossen werden sollen. In der Arduino IDE findet man über den Boardmanager die „Adafruit LTR390 Library“ über die man einfach mit dem Sensor kommunizieren kann.  Die Ansteuerung des OLED Displays übernimmt in meinem Fall die SSD1306Ascii Library. Die Buskommunikation übernehmen die „Wire“ und “ SPI“ Library und die „SD“ spricht mit der SD – Karte.  Die Includes sehen dann so aus:

#include <LTR390.h>
#include <SD.h>
#include <SPI.h>
#include <Wire.h>
#include „SSD1306Ascii.h“
#include „SSD1306AsciiWire.h“

Den gesamten Code kann ich bei Bedarf gerne hier veröffentlichen. Er ist allerdings kein Hexenwerk, sondern simples und sicher nicht optimiertes Codezeilen Geschreibe 🙂 In der derzeitigen Code- (Firmware) Version 1.3d gibt es ein kleines Auswahlmenü, das es ermöglicht, das Logintervall der SD-Karten-Aufzeichnung einzustellen und natürlich auch die Aufzeichnung zu starten bzw. zu stoppen. Geloggt wird in ein Textfile. Die aufgezeichneten Daten sind UV-Index, Umgebungshelligkeit und die Akkuspannung.

Einen Auszug aus dem Datalog habe ich unten eingefügt:

 Ambient[lx], UV-indx, Batt[V], Loggingintervall[s]
 691.60,0.01,3.77,20
 691.60,0.03,3.76,20
 1184.00,0.03,3.77,20
 1184.00,0.03,3.75,20
 1191.00,0.03,3.77,20
 1191.00,0.03,3.75,20
 1198.60,0.03,3.76,20
 1198.60,0.03,3.73,20
 1211.60,0.03,3.76,20
 1211.60,0.04,3.75,20
 1223.00,0.04,3.75,20
 1223.00,0.04,3.76,20
 1234.20,0.04,3.76,20
 1234.20,0.04,3.74,20
 1243.60,0.04,3.76,20
 1243.60,0.04,3.76,20
 1252.00,0.04,3.75,20
 1252.00,0.04,3.73,20
 1261.20,0.04,3.74,20
 1261.20,0.04,3.72,20
 1269.60,0.04,3.76,20
 1269.60,0.04,3.76,20
 1278.40,0.04,3.76,20
 1278.40,0.04,3.75,20
 1288.40,0.04,3.76,20
 1288.40,0.04,3.75,20
 1298.20,0.04,3.76,20
 1298.20,0.04,3.74,20
 1305.80,0.04,3.73,20
 1305.80,0.04,3.73,20
 1313.20,0.04,3.73,20
 1313.20,0.04,3.75,20
 1321.60,0.04,3.74,20
 1321.60,0.04,3.75,20
 1331.80,0.04,3.75,20
 1331.80,0.04,3.75,20
 1341.60,0.04,3.74,20
 1341.60,0.04,3.76,20
 1349.40,0.04,3.76,20
 1349.40,0.04,3.76,20
 1358.20,0.04,3.72,20
 1358.20,0.04,3.76,20
 1365.60,0.04,3.74,20
 1365.60,0.04,3.73,20
 1374.20,0.04,3.72,20
 1374.20,0.04,3.75,20
 1380.60,0.04,3.75,20
 1380.60,0.04,3.76,20
 1386.60,0.04,3.75,20
 1386.60,0.04,3.76,20
 1394.80,0.04,3.75,20
 1394.80,0.04,3.75,20
 1401.40,0.04,3.73,20
 1401.40,0.04,3.74,20
 1408.60,0.04,3.75,20
 1408.60,0.04,3.74,20
 1414.20,0.04,3.73,20



Diese Daten lassen sich jetzt sehr einfach weiterverarbeiten und grafisch darstellen. Als Office-Nutzer kann man zum Beispiel auf Excel zurückgreifen und die Daten dort importieren und als Graphen darstellen. Es geht aber noch einfacher und auch sehr schnell mit Tools wie Matlab. Mit einem Script wie dem nachfolgenden kann man die Logdatei dann visualisieren.



 %% Setup the Import Options and import the data
 opts = delimitedTextImportOptions("NumVariables", 4);
 opts.DataLines = [3, inf];
 opts.Delimiter = ",";
 opts.VariableNames = ["Ambientlx", "UVindx", "BattV", "Loggingintervalls"];
 opts.VariableTypes = ["double", "double", "double", "double"];
 opts.ExtraColumnsRule = "ignore";
 opts.EmptyLineRule = "read";
 opts = setvaropts(opts, ["Ambientlx", "UVindx", "BattV"], "TrimNonNumeric", true);
 opts = setvaropts(opts, ["Ambientlx", "UVindx", "BattV", "Loggingintervalls"], "DecimalSeparator", ",");
 opts = setvaropts(opts, ["Ambientlx", "UVindx", "BattV"], "ThousandsSeparator", ".");
 datalog = readtable("F:\ingmarsretro\datalog.txt", opts);
 clear opts
 x=size(datalog); % groesse der tabelle
 measurement=x(1); % anzahl messungen
 uvi=datalog{1:measurement,2};
 ambient=datalog{1:measurement,1};
 messzeit = linspace(0,(measurement*datalog{1,4}),measurement); %zeitvektor von 0 bis zeitintervall aus datalog spalte4 * messungen
 figure(1);
 title('UV - Index');
 subplot(2,1,1);
 plot(messzeit,uvi);
 title('UV - Index');
 xlabel('Zeit [s]');ylabel('UV - Index');
 subplot(2,1,2);
 plot(messzeit,ambient);
 title('Beleuchtungsstärke');
 xlabel('Zeit [s]');ylabel('Beleuchtungsstärke [lux]');

Wird das Script ausgeführt, dann erhält man einen Plot, der die Messdaten visualisiert.

Die technischen Informationen zum Sensor sind dem Datenblatt des Herstellers zu entnehmen. Hier ein paar kurze Eckdaten:

Der LTR390 besteht aus zwei Fotodioden, einer für das sichtbare Spektrum des Lichtes und einer, die im UV-Bereich empfindlich ist. Der Strom der Photodioden wird in internen ADCs digitalisiert. Eine Interne Logic steuert die ADCs und über eine I²C Schnittstelle wird die Verbindung zur Außenwelt hergestellt. Die Auflösung von ALS und auch UVS ist in 13,16,17,18,19 und 20 Bit konfigurierbar. Der Sensor Chip ist in einem 2x2mm 6pin Gehäuse untergebracht. Die Detektoröffnung hat eine Kantenlänge von 280×280 µm.

Quelle: Datenblatt LTR-390UV https://optoelectronics.liteon.com/en-global/Led/LED-Component/Detail/926
Quelle: Datenblatt LTR-390UV https://optoelectronics.liteon.com/en-global/Led/LED-Component/Detail/926





Eigenbau Nixiuhr

Loading

Das in den letzten Jahren das Thema Retro immer mehr zum Trend wurde, ist auch mir nicht entgangen. Auch der „Industrial“- und „Steam“-Style hat in vielen Haushalten Einzug gehalten.  Man(n) stellt sich wieder viele Dinge ins Regal, die die robuste Technik und das Aussehen der vergangen Jahrzehnte repräsentieren. So flackern LED-Leuchtmittel in den Räumen, die optisch den Glühbirnen der Gründerzeit nachempfunden wurden. Die Messing Lampenfassungen werden von einem mit Stoffgeflecht ummanteltem Kabel gehalten. Anstelle der Kohle- oder Wolframglühfäden in den Birnen arbeitet modernes LED-Filament. Thematisch diesem Stil entsprechend, sind beispielsweise auch mechanische Uhren und elektrische Uhren mit Leuchtanzeigen aller Art wieder gefragt. Passend zu diesem Trend, habe ich in älteren Blogbeiträgen schon über die VFD-Uhren berichtet. (VFD = VaccumFLuoreszenzDisplay) Diese Anzeigetechnologie verwendete man zum Beispiel bis Ende der 90iger Jahre noch häufig in Videorecordern, HiFi Geräten und diversen Radioweckern. Danach war die LED und LCD Technologie Standard. Heute halten überall die kleinen OLEDs Einzug. Im Rahmen des Retro Revivals werden VFD´s in Form von Einzelziffer-Anzeigeröhren zu Uhren zusammengebaut. Diese Uhren gibt es als Fertiggeräte oder auch als Bausätze (grother.de).  Da diese Anzeigeröhren mittlerweile nicht mehr hergestellt werden und nur Altbestände (new old stock) verfügbar sind, steigen auch die Preise. Aber es geht preislich noch schlimmer – eine technische Entwicklung aus den 1920er Jahren ist eine Anzeigetechnologie nach dem Prinzip der Glimmlampe.  Hierbei wird in einem, mit Edelgas gefüllten, Glaskolben eine aus Draht gebogene Ziffer als Kathode, vor einem dünnen Metallgitter als Anode angebracht. Legt man eine Spannung an, so beginnt das Edelgas entlang des als Ziffer geformten Drahtes zu glimmen. So entsteht, von außen betrachtet, der Eindruck einer leuchtenden Ziffer. In einer solchen Röhre sind meistens die Ziffern von 0-9 untergebracht und für jede Ziffer ist natürlich auch ein separater Anschluss vorhanden. Viele von den Lesern werden diese Art von Röhre sicherlich kennen. Sie nennt sich NIXIE – Anzeigeröhre (stammt von der der Bezeichnung „Numeric Indicator eXperimental No. 1“

Eine Uhr mit solchen Anzeigeröhren fehlt noch in meiner Sammlung. Also möchte ich eine solche haben. Aber kaufen ist einfach – und außerdem auch sehr teuer. So habe ich mir vorgenommen, eine Nixieuhr selber zu bauen. Begonnen hat alles mit einer langwierigen Suche nach den Röhren, denn auch für diese muss man mittlerweile schon einiges hinlegen. Und ich benötige mindestens sechs Stück, da meine Uhr auch eine Sekundenanzeige haben soll. So habe ich also im Internet auf verschiedensten Plattformen gesucht – und in der Bucht wurde ich fündig. Dort wurde ein Board bestückt mit Nixieröhren angeboten, das aus irgendeinem alten Gerät herausgebrochen wurde. Die Funktion des Boards wurde als „unbekannt“ angegeben – dafür war es sehr günstig. Der Verkäufer hatte zwei davon. Also riskierte ich es und kaufte die beiden Platinen bestückt mit je fünf Nixies.

Die Röhren waren dann auch mit einiger Vorsicht erfolgreich ausgelötet. Die Type der Röhre ist die Z574M, zu der man im Netz auch die Datenblätter findet und somit auch die Sockelbeschaltung hat.

Mit Hilfe der Beschaltung lässt sie sich dann auch einfach kontaktieren und so Ziffer für Ziffer jeder Röhre überprüfen. Die Kenndaten der 574 sind:

  • Anodenzündspannug: 150V
  • Anodenbrennspannung: 140V
  • Anodenlöschspannung: 120V
  • Max Anodenspannung: 170V
  • Kathodenstrom min: 1.5mA
  • Kathodenstrom max: 2.5mA

Mit einem geeigneten Netzgerät konnte ich die notwendigen Versorgungsspannungen für den Funktionstest schnell einstellen.

Man sieht hier, dass die Röhre bei einer Brennspannung von knapp 140V einen Strom von 2.8mA zieht. Das entspricht einer Leistung von 392mW. Wenn ich also hochrechne und alle sechs Ziffern der Uhr dauerbestromt werden, dann muss die Spannungsversorgung für die Röhren ca. 2.3W bringen.

Die Röhren funktionieren also schon mal. Jetzt kann ich mir Gedanken machen wie die Uhr aussehen soll und noch mehr, wie ich sie konstruieren will.

Die Idee ist, dass ein Mikrocontroller alle sechs Röhren ansteuern soll.  Das will ich mit 8-Bit 4094er Schieberegistern realisieren, wovon je vier Bit für eine Röhre verwendet werden. Diese vier Bit aus dem Shift-Register sollen dann über Binary Coded Decimals (also BCD) die Röhren ansteuern. Da die Röhren aber für jede Ziffer einen Anschluss haben, müssen aus den vier BCD-Leitungen zehn separate Zifferansteuerungen generiert werden. Das wird ein CD4028 erledigen. Der IC CD4028 ist ein „BCD to Dezimal Decoder“. Um die relativ hohen Spannungen der Nixies zu schalten, wird der BCD-Dezimal Decoder einen geeigneten Transistor ansteuern. Hier wird der MPSA42 seinen Dienst verrichten. Das ist ein NPN Bipolar Transistor mit einer Kollektor-Emitter Spannungsfestigkeit von 300VDC bei einem maximalen Kollektorstrom von 500mA.  Um die Röhren möglichst flexibel einsetzen zu können, habe ich mir ausgedacht, für jede Röhre eine eigene Platine zu gestalten. Diese einzelnen Anzeigeplatinen sollen dann auf eine Hauptpatine gesteckt werden. So kann man, sollte ein Digit einmal defekt sein, das betreffende Board einfach herausziehen und es reparieren. Dann muss nicht am Mainboard herum gelötet werden.

Am Mainboard soll der Microcontroller Platz finden. Auch die Nieder- und Hochspannungsversorgung und die Schieberegister sollen am Mainboard untergebracht werden. Die Display-Platinen tragen lediglich die Nixieröhre samt deren Treibertransistoren und den BCD-Dezimal Decoder. Mittels Pfostensteckverbindern sollen sie einfach in das Mainboard einsteckbar sein. Um diese Formulierungen ein wenig einfacher darzustellen habe ich diese Skizze angefertigt:

Auf Basis dieser Idee begann ich nun, die Schaltpläne zu zeichnen. Mit dem Displayboard, auf dem sich die Röhre befindet fing es also an. Der Schaltungsaufbau ist sehr einfach. Über zwei gegenüber liegende Pfostensteckverbinder sollte das Board auf dem Mainboard einen stabilen Halt bekommen. Einer der Steckverbinder versorgt den BCD-Dezimaldekoder (CD4028N) mit den vier Dateneingängen und der 5V Versorgungsspannung für die Logik. Auf der anderen Seite des Boards wird die „Hochspannung“ für die Röhre bereitgestellt.

Daraus konnte ich dann einfach ein Layout erstellen und dieses dann als Prototyp als Platine herstellen.

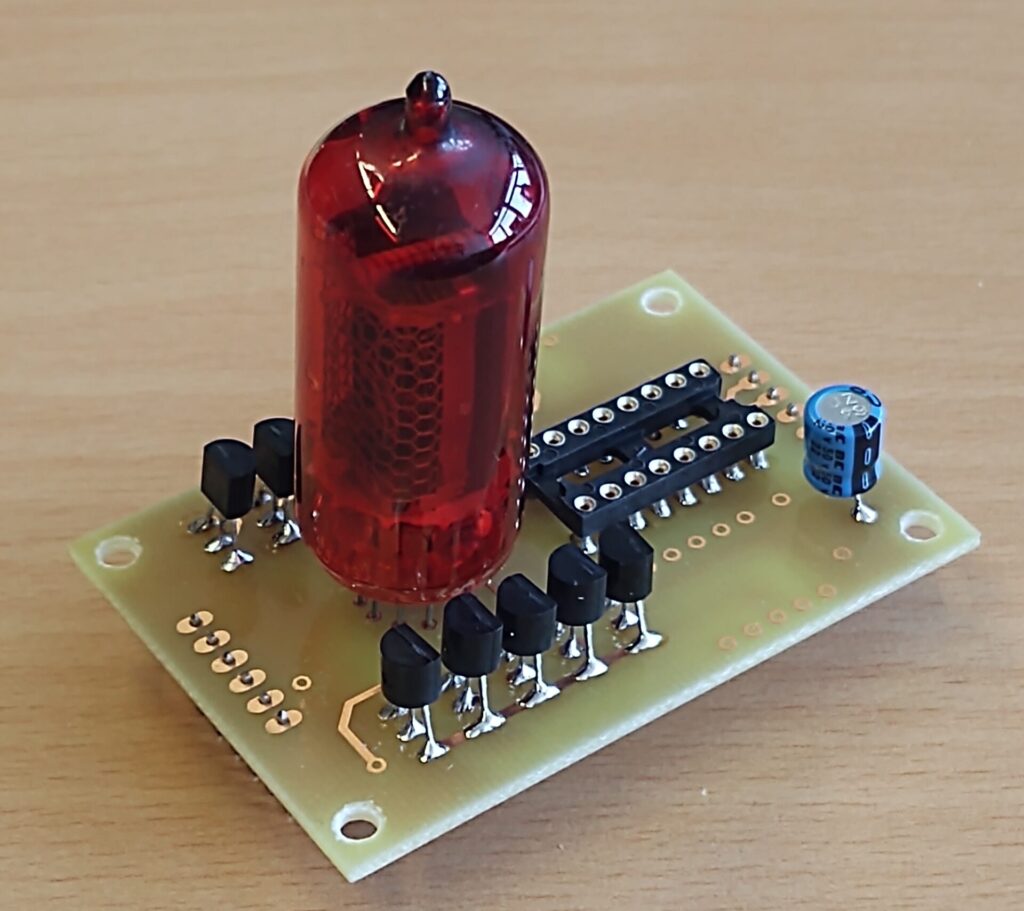

Nach dem Ätzen und Bestücken der ersten Platine und fünf Weiteren war der erste Schritt der Nixieuhr getan:

Um den ersten Teil des Machwerks zu testen, hatte ich an meiner Arbeitsstelle ein DEB100 Digital-Experimentierboard zur Verfügung. Das folgende Kurzvideo zeigt das Testergebnis:

Nachdem dann alle sechs Boards bestückt und getestet waren, hatte ich mich mit der Planung des Mainboards beschäftigt. Zu Beginn stand natürlich wieder die Erstellung eines Schaltplanes. Aus einer externen einer 12VDC Quelle, die idealer Weise ein simples Steckernetzteil sein sollte, mussten die Versorgungsspannungen generiert werden. Zum einen benötigte ich eine 5VDC Versorgung für den Microcontroller, die Schieberegister und die BCD Decoder und zum anderen eine „Hochspannung“ von 140VDC für die Nixieröhren. Die 5V waren schnell erledigt – hier sollte ein 7805 Längsregler seinen Dienst verrichten. Da die Stromaufnahme der digitalen Komponenten relativ gering ist, bedurfte es hier keiner aufwendigen Maßnahmen. Die 7V Differenz am 7805 bei den paar Milliampere packte er ohne großartige Verlustleistungswärmeabgabe. Für die Erzeugung der 140V bastelte ich einen Step-Up – Konverter mit einem MC34062 (Inverting Regulator – Buck, Boost, Switching) Controller, der über einen FET eine 220uH Induktivität schaltet. Über einen Spannungsteiler mit Trimm Poti am Ausgang lässt sich eine Spannungsrückmeldung an den Komparator Ausgang des Controllers senden und somit die Ausgangsspannung einstellen. Als Microcontroller nehme ich für die meisten meiner Projekte (aufgrund des Lagerstandes 🙂 ) immer Atmega328 und Ähnliche. So auch hier. Das Ergebnis ist folgender Schaltplan:

Daraus habe ich wieder ein Layout gebastelt und wieder ein Board geätzt und bestückt. Allerdings wurde dieses Prototypen Testboard nur eine Version mit vier Digits. Der Grund war auch, dass ich keine größere Roh-Platine zur Verfügung hatte 🙂

Daraus habe ich wieder ein Layout gebastelt und wieder ein Board geätzt und bestückt. Allerdings wurde dieses Prototypen Testboard nur eine Version mit vier Digits. Der Grund war auch, dass ich keine größere Roh-Platine zur Verfügung hatte 🙂

Nach diversen erfolgreichen Tests mit dem Prototypen Board, bestellte ich mir beim Platinen Herstellers meines Vertrauens professionell gefertigte Boards. Nach dem Bestücken derselben erstellte ich mir dann ein Testprogramm das alle Digits ansteuern konnte. Ein kurzes Testvideo ist unten verlinkt:

Wie die Uhr dann mit den „schön“ gefertigten Boards aussieht, zeigen die folgenden Fotos. Um das ganze Werk noch etwas nostalgischer zu gestalten, hatte ich die Idee die Boards auf einer gefrästen Holzplatte zu montieren. (Danke an Gebhard für die Holzarbeiten). Um die Uhrenelektronik auch dauerhaft staubfrei zu halten, ließ ich mir eine transparente Plexiglashaube anfertigen.

Skizze für die Arcylglashaube

Die Software habe ich wie so oft mit der Arduino IDE gebastelt. Zum Flashen des Microcontrollers verwende ich den AVRISP mkII Programmer.  Wenn jemand am Code interessiert sein sollte kann ich ihn hier im Blog auch posten.



Videostreaming im Auto – Android Auto – die Billiglösung

Loading

Da in der zurzeit etwas wärmeren Jahreszeit meine Freizeitaktivitäten vermehrt im Outdoor Bereich stattfinden, leidet das Schreiben von den Weblogs ein wenig. Ich arbeite aber trotzdem an einigen Projekten, Reparaturen und Restaurationen. So kommt auch wieder einiges an Material zusammen, um daraus -in der kälteren Jahreszeit- Beiträge zu verfassen. Diesmal habe ich mich nur wieder über die Abzocke und Preisgestaltung im KFZ – Bereich geärgert und nach einer alternativen Lösung gesucht.

Es geht dabei um mein fünf Jahre altes Auto, das mit einem OnBoard Navigationssystem ausgestattet ist. Die Navigationsdaten sind auf einer im Fahrzeug gesteckten SD-Karte gespeichert. Soweit so gut. Die Kartendaten des Fahrzeuges sind mittlerweile allerdings auch in die Jahre gekommen und vieles ist nicht mehr aktuell. Sowas stört besonders wenn man sich auf einer Urlaubsreise befindet und das Navi das Ziel nicht kennt, oder den Weg dorthin nicht verzeichnet hat. Alles kein Problem dachte ich mir, Kartendaten sind ja auf der SD-Karte – da gibt´s doch sicher Updates. Und ja es gibt sie – allerdings kosten die Kartenupdates von 200Euro aufwärts und mehr. Dafür bekomme ich ja ein komplettes Navigationsgerät samt aktuellen Karten mit gratis Onlineaktualisierung.

Also habe ich versucht, mich schlau zu machen und eine aktuelle Karte im Netz zu finden und auf die SD-Karte zu speichern. Aber das klappt natürlich nicht. Hier werden einige Sicherheitsmechanismen angewandt. So ist zum Beispiel die Hardware ID der Speicherkarte im Navigationssystem hinterlegt (kodiert). So scheiterte mein erster Versuch die originale Navikarte als Image auf eine neue SD-Karte zu kopieren. Sie wird als nicht gültige Karte erkannt. Und mit Diagnosegerät VCP und VCDS im Navirechner ohne Anleitung herumzubasteln ist mir dann zu viel Aufwand. Also musste eine andere Möglichkeit her. So ist auf jedem Smartphone ein online Navi installiert – nennt sich Google Maps. Und zudem gibt es auch einige offline Navisystemen die kostenfrei von den Webstores zu laden sind.  So war nun meine Idee das Auto um eine Phone Mirror Funktion zu erweitern. (diese Dinge nennen sich Android Car Play in der Obstabteilung usw.) Da meine alte Kiste nichts davon im Entertainmentsystem bereitstellt gab es für mich folgende Alternativen:

Entweder kaufe ich ein China Navi zum Nachrüsten – und dabei meine ich die, den originalen Boardmonitoren des Autos nachempfundenen Bildschirme, in die dann ein Android Rechner eingebaut ist. Dort können dann die entsprechenden Apps zur Navigation und andere Spielereien installiert werden. Die Daten des originalen Bildes des Auto Infotainment Systems werden natürlich weiterhin dargestellt. Solche Systeme sind in der Größenordnung von 400-600 Euro zu bekommen. Dazu kommen dann noch ein paar Stunden an Einbau- (Bastel-) Arbeiten.

Eine andere Möglichkeit ist ein Retro Fit Umbau. Das bedeutet, ich baue das höherwertige Infotainment System mit dem entsprechenden Funktionsumfang in das Fahrzeug ein. Das wiederum bedeutet: das alte System ausbauen, ein neues System vom Fahrzeughersteller samt allen notwendigen Steuergeräten, Kabelbäumen, Abdeckblenden etc. zu kaufen, dann einzubauen und im Anschluss alles mit viel Aufwand codieren, Parameter einspielen usw. Die Kosten sind immens und rechnen sich auf keinen Fall (>2500,- wenn’s reicht) und dann noch die Arbeit für den Aus- und Einbau. -> alles kann man das vergessen.

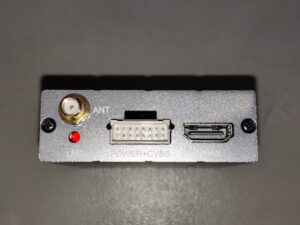

MiraScreen Empfänger

Und hier die letzte Möglichkeit für alles zusammen gerade mal 50Euro und mit einem Aufwand von 30 Minuten Einbau bestehend aus folgenden Punkten:





  • die Video In Motion (VIM) Funktion des Displays bzw. der Radiounit freischalten
  • ein AMI Kabel mit Composite Video In und Audio In erwerben
  • einen MiraScreen WLAN-Receiver um gerade mal 40Euro erwerben, der imstande ist, das Videosignal auch per CVBS auszugeben
  • das ganze Teil (in diesem Fall) in der Ablage der Mittelkonsole einbauen
  • das Kabel für die Energieversorgung der Mirabox durch die Ablage zur 12V Steckdose verlegen und anschliessen.

Diese Arbeiten sind schnell gemacht und das Smartphone kann per „Stream“ (im Android Smartphone unter „Kabellose Übertragung in Bluetooth- & Geräteverbindung“) verbunden werden. Jetzt wird der Bildschirm und der Ton des Smartphones auch über das Infotainmentsystem des Fahrzeugs wiedergegeben.

AMI Videokabel

Das AMI-Videokabel wird an der AMI Buchse des Fahrzeugs angesteckt und die analogen Video- und Audioleitungen mit den Chinch-Steckern des MiraScreen Anschlusskabels verbunden.

Stecker für Versorgung, Video und Audio an den MiraScreen

Die Energieversorgung für den Mira Screen habe ich direkt von der 12V Steckdose hinter der Mittelarmlehne entnommen. Dazu habe ich den Stecker der 12V Dose ausgepinnt, je einen Draht an 12V und GND angelötet und wieder eingepinnt.  An das andere Ende der beiden Drähte habe ich eine 13,5mm Tamiya Kupplung gekrimpt. Zusätzlich hat die 12V Leitung auch noch eine Flugsicherung erhalten. An diese Tamiya Kupplung wird nun das, durch die Ablage gefädelte Mira Screen Anschlusskabel gefädelt und der entsprechende Tamiya Stecker aufgekrimpt. Um das Kabel durch die Ablage zu bekommen, habe ich einfach ein 7mm Loch gebohrt und einen Gummikantenschutz in das Loch gesteckt.

Kabeldurchführung

Ist das Kabel nun angeschlossen, dann kann die Box angesteckt und in der Ablage verstaut werden.

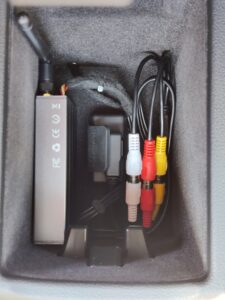

Im Bild oben ist die Box fertig angeschlossen und in der Mittelarmlehnenablage zu erkennen.

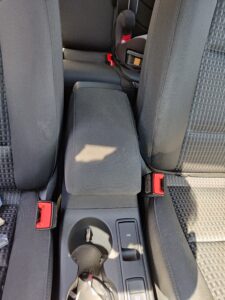

Ist die Lehne heruntergeklappt, so ist von der Box nichts mehr zu erkennen. Man kann sie nach Abziehen der Stecker auch wieder einfach und schnell entfernen.

Nachdem die Zündung nun eingeschaltet ist, kann man im Multimediasystem „Media“ auswählen und dort dann auf CVBS-Videoeingang anklicken. Jetzt sollte der Startschirm der Mira Screen Box zu sehen sein. Man kann die Mira Screen Box auch konfigurieren, indem man das Handy per WLAN mit der SSID „MIRAxxxx“ verbindet und die IP Adresse, die auf dem Startbildschirm angegeben ist im Browser des Smartphones eingibt. Das SSID Password steht ebenfalls am Startbildschirm.

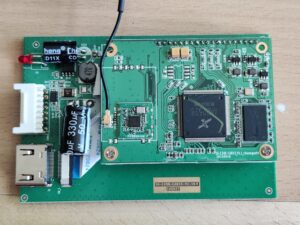

Die Fotos oben zeigen das Innenleben der Box. Bei diesem Gerät hatte sich der Pinheader der Stack-Platine aus der Buchsenleiste teilweise gelöst und dies hatte zu Kontaktproblemen der beiden Platinen geführt. Der Messingabstandhalter (im letzten Bild unten links zu erkennen) ist 2mm zu lange, sodass die beiden Platinen nicht ordentlich zusammenhalten. Als Abhilfe habe ich die beiden Abstandhalter um diese 2mm gekürzt und wieder verschraubt. Somit kann ich die Google Maps problemlos im Auto benutzen.







Der Wetterfrosch 2.0 oder Umweltdatenlogger

Loading

Vor ein paar Jahren habe ich ein Projekt vorgestellt, in dem ein Raspberry Pi als Datenlogger arbeitete. An diesen Raspberry waren ein paar Sensoren angeschlossen, die Umweltdaten, wie Lufttemperatur, relative Luftfeuchte, den Luftdruck und auch die aktuelle GPS Position aufzeichneten. Die Sensoren bestanden größtenteils aus fertigen Breakoutboards, die über die diversen Busse (I²C, Serial, SPI…) an den RaspberryPi angeschlossen waren. Am PI selber liefen Python Skripten, die das Auslesen der Sensoren übernahmen, die Daten zusammenfassten und auf einen USB-Flashspeicher ablegten. Dieses Sammelsurium an Komponenten hatte ich dann in eine Kunststoffbox mit einer Größe von 150x80x50mm eingebaut.

Doch es geht auch um einiges kleiner. Im Rahmen eines kleinen Projektes war es die Aufgabe, diesen Sensor/Datenlogger zu verkleinern. Mein Ansatz, das zu realisieren, war ganz einfach: „Alles neu“. So habe ich das Konzept folgendermaßen geändert:

  • der RaspberryPi wird durch einen Microcontroller ersetzt
  • es wird eine Platine erstellt, auf der sämtliche Komponenten untergebracht sind
  • die erfassten Daten werden auf einer MicroSD Karte gespeichert
  • das Board ist auf die wesentlichsten Komponenten reduziert. Die Sensorelektronik und der SD-Card Reader wird direkt auf dem Board platziert
  • ein GPS-Empfänger (in Form eines Breakoutboards) soll optional aufgesteckt werden können
  • die Programmierung des Controllers wird durch eine ISP Schnittstelle durchgeführt
  • die Spannungsversorgung beträgt 5V DC

Daraus habe ich folgendes Blockschaltbild erstellt:

Blockschaltbild

Das zentrale Element ist, wie so oft, der Microcontroller Atmega328. Er benötigt als externe Beschaltung lediglich einen Quarz als Taktstabilisierung. (genauer gesagt bietet er aber auch die Optionen interne Oszillatoren zu benutzen…) Der Microcontroller kommuniziert über den I²C Bus mit den Sensoren HYT939 und BME280. Über die ausgeklügelte bidirektionale Levelshifter Schaltung mittels BSS138 Mosfet mit integrierter Body Diode wird die Anpassung der Pegel von 5V auf der Controller Seite zu den 3,3V auf der Sensorseite realisiert. Diese Schaltung wird sowohl für die SCL- (Serial Clock), als auch für die SDA-Leitung (Serial Data) angewendet.

Die Datenspeicherung findet auf einer MicroSD-Karte statt. Dafür wird ein Card Slot verbaut, der per SPI (Serial Peripheral Interface) mit dem Controller kommuniziert. Auch hier ist eine Anpassung der Signalamplituden notwendig. Das übernimmt dieses Mal jedoch der Chip TXB0108 von Texas Instruments. Das ist ein 8Bit Bidirektionaler Levelshifter.

Ein Taster wird die Datenaufzeichnung starten und stoppen und eine LED soll diverse Statusmeldungen durch Blinkfolgen darstellen.

Das optional aufsteckbare GPS Modul arbeitet mit 5V Spannungsversorgung und die Pegel der seriellen Datenkommunikation (RS232) sind ebenfalls 5V kompatibel.

Zu guter letzt ist natürlich auch die Spannungsversorgung zu planen. Hier soll lediglich eine externe, stabilisierte 5VDC Quelle angeschlossen werden, um den Logger zu versorgen. Die für die Sensoren und SD-Card benötigten 3,3VDC werden am Board mittels einem LDO (Low Drop Out) Regler erzeugt.

Sind alle Komponenten und deren Zusammenspiel definiert, dann wird daraus der Schaltplan gezeichnet. Für meine Bastelprojekte verwende ich hauptsächlich den Schaltplan- und Layout Editor „Eagle“.  Aus dem Blockschaltbild ergibt sich die unten abgebildete Schaltung.

Aus dem Schaltplan habe ich ein Layout mit zwei Layern erstellt, dessen Grundriss die Abmessungen 55x25mm hat. Bis auf die Steckverbinder befinden ausschließlich SMD Komponenten auf dem Board.

Im Layout Tool gibt es die Funktion, eine optische Vorschau der gefertigten Platine zu betrachten. So kann man vorab überprüfen, ob die Platine den Vorstellungen entspricht und gegebenenfalls die Lage der Bauteile optimieren. Ist das erledigt, wird aus dem Design ein Paket mit Produktionsfiles (Gerberdateien) erzeugt und das dann dem Platinen Hersteller seines Vertrauens gesendet. Da der auch sehr, sehr weit weg angesiedelt ist, dauert die Produktion auch ein paar Tage. Aber schlussendlich kommen die Platinen an und können sich auch sehen lassen.

Die beiden Bilder oben zeigen die Platine von der TOP und der BOTTOM Seite. Der nächste Schritt besteht darin, die Komponenten entsprechend der Planung zu bestellen und danach zu bestücken.

Die Bestückung erledige ich per Hand mit einem, für die SMD-Komponenten geeigneten Lötkolben mit entsprechend kleiner Spitze. Für die ganz kleinen Teile, wie den BME280 Sensor, kommt auch noch ein Mikroskop, bzw. eine Mikroskop Kamera zum Einsatz.

Wie die Platine nach der Bestückung aussieht, zeigen die beiden Bilder oben. Das folgende Foto zeigt den Größenunterschied des fertigen Loggers mit dem aufgesteckten GPS Modul im Vergleich zum alten „Wetterfrosch“Nach der Fertigstellung der Hardware, geht es nun an die Software. Die habe ich praktischer Weise mit dem Arduino IDE Tool gebastelt und per AVRISP mk2 über ISP auf den Controller geflashed. Um den AVRISP auf einem Windows 10 Rechner zum Laufen zu bekommen, muss ein geeigneter Treiber installiert sein. (hier hilft libusb-win32-1.2.6.0)

Programmcode mit der ArduinoIDE erstellt
Controller mit AVRISPmkII geflashed

Auf der SD-Karte wird nach Anlegen der Versorgungsspannung und nach Betätigen des Tasters die Datenaufzeichnung gestartet. Die Messwerte werden im Sekundentakt geschrieben. Wenn, wie in diesem Beispiel der GPS-Sensor gesteckt ist, so werden auch die GPS Daten mit aufgezeichnet. Die Software zeichnet auch auf, wenn der GPS Sensor noch keinen „fix“ hat. (Da in dem Beispiellog unten noch kein GPS-Fix vorhanden war, sind auch keine gültigen GPS Daten enthalten.)

Beispiel des Datenlogs:

Luftdruck962.41
Luftfeuchte37.05
Temperatur26.96
-----------------------------
$PGACK,103*40
$PGACK,105*46
$PMTK011,MTKGPS*08
$PMTK010,001*$GPGGA,235947.799,,,,,0,00,,,M,,M,,*71
$GPGLL,,,,,235947.799,V,N*73
$GPGSA,A,1,,,,,,,,,,,,,,,*1E
$GPGSV,1,1,00*79
$GPRMC,235947.799,V,,,,,0.00,0.00,050180,,,N*48
$GPVTG,0.00,T,,M,0.00,N,0.00,K,N*32
$GPGGA,235948.799,,,,,0,00,,,M,,M

-----------------------------
Luftdruck962.39
Luftfeuchte36.72
Temperatur26.95
-----------------------------
Luftdruck962.43
Luftfeuchte36.66
Temperatur26.97
-----------------------------

CO2-Messung mit SCD30, Arduino und Matlab

Loading

Dieses Projekt – eigentlich Miniprojekt – könnte vielleicht auch für den einen oder anderen interessant sein. Es handelt sich um den mittlerweile bekannten und häufig verwendeten Kohlendioxid Sensor SCD30 (CO2-Sensor) des Herstellers Sensirion. Es gibt etliche Projekte die man dazu im Netz findet. Im Rahmen eines schnellen Testaufbaues habe ich versucht, die Daten des Sensors mithilfe eines Arduino Uno Boards auszulesen, um sie dann mit der Software Matlab in einem Plot darzustellen. Die Datenübertragung erfolgt über die Serielle Schnittstelle bzw. über serielles Protokoll des USB-UART.

Um den SCD30 am Arduino anzuschließen, benötigt man die Spannungsversorgung und den I²C Datenbus – also in Summe gerade einmal vier Drähte. Damit ist die minimale Konfiguration erfüllt und die Daten können ausgelesen werden.

Der Sensor selbst arbeitet nach dem Prinzip der NDIR Technologie.  (NDIR = non-dispersive-infrared). Das bedeutet, der Sensor ist also ein kleines Spektrometer. Hierbei wird das zu untersuchende Medium in eine Probenkammer geleitet. Die Probenkammer wird von einer Infrarotquelle durchleuchtet und das IR-Licht durchstrahlt das Medium und einen sehr schmalbandigen Wellenlängenfilter und trifft dann auf den IR-Detektor auf. Die Wellenlänge des Filters ist dabei so ausgelegt, dass genau diejenigen Wellenlängen durchgelassen werden, die von den Molekülen des Mediums (Gases) absorbiert werden. Je nach Anzahl der Moleküle, oder Dichte des Gases, werden entsprechend weniger Lichtstrahlen vom Detektor erkannt.  Eine zweite Messkammer, die mit einem Referenzgas gefüllt ist, dient dabei als Referenz. Ein Controller am Sensor wertet diese Informationen aus und gibt sie in Form von ppm über die I²C (oder umschaltbar auch MOD-Bus) Schnittstelle weiter. Zusätzlich befindet sich auch ein Temperatur und Luftfeuchtesensor am Board, deren Daten ebenso über den Bus ausgelesen werden können. Die voreingestellte I²C Adresse des SCD30 ist 0x61. Die genauen Informationen zum Datenprotokoll sind in den Dokumentationen der Firma Sensirion zu finden.

Idealerweise gibt es, wie fast immer, schon eine fertige, studententaugliche Library für die diversen Microcontroller. So braucht man sich keine Gedanken mehr zu machen und kann die Daten des angeschlossenen Sensors direkt auslesen. Die Beispielprogramme findet man unter den Examples der Libraries.

electrical specifications

Für die Versorgungsspannung des Sensors kann der Arduino mit 3.3V oder 5V dienen. Vorsicht ist jedoch geboten, wenn man den I²C Bus, verwendet: Hier ist der Input High-Level mit 1,75-3.0V festgelegt und der Output High Level mit max. 2.4V. An einem Arduino sind die Pegel aber 5V!! Also muss hier ein Levelshifter eingebaut werden – oder zumindest, für einen schnellen Test geeignete Widerstände.

Der hier angeführte Programmcode stammt im Wesentlichen aus dem Beispiel der Library von Nathan Seidle von SparkFun Electronics:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
/*
By: Nathan Seidle SparkFun Electronics
Library: http://librarymanager/All#SparkFun_SCD30
*/

#include <Wire.h>
#include "SparkFun_SCD30_Arduino_Library.h"
SCD30 airSensor;

void setup()
{
  Wire.begin();
  Serial.begin(9600);
  //Serial.println("SCD30 Example");
  airSensor.begin(); //This will cause readings to occur every two seconds
}

void loop()
{
  if (airSensor.dataAvailable())
  {
   // Serial.print("co2(ppm):");

    Serial.print(airSensor.getCO2());

    //Serial.print(" temp(C):");
    Serial.print(",");
    Serial.print(airSensor.getTemperature(), 1);

   // Serial.print(" humidity(%):");
    Serial.print(",");
    Serial.print(airSensor.getHumidity(), 1);

    Serial.println();
  }
  else
    //Serial.println("No data");

  delay(500);
}



Mit diesen Codezeilen im Arduino Uno und der korrekten Verdrahtung (SDA -> an Arduino A4 und SCL -> an Arduino A5 über einen geeigneten Pegelwandler) geht’s dann mit Matlab weiter. Der Arduino sollte jetzt in einem seriellen Terminal folgende Zeilen ausgeben: (Beispiel)

473,28.5,12.9
473,28.5,13.0
470,28.5,13.1
469,28.5,12.9
466,28.5,12.9
465,28.5,12.7
465,28.5,12.5
463,28.6,12.6
461,28.6,12.5
463,28.5,12.4 … und so weiter

Diese gilt es nun in Matlab einzulesen und über einen definierbaren Zeitraum aufzuzeichnen und gleichzeitig in einem Plot darzustellen. Das Matlabskript hier macht es möglich… (pn falls es jemand benötigt)

Als Ergebnis erhält man dann einen Plot, der den CO2 Verlauf im Raum (in dem Fall am Schreibtisch meines Büros) darstellt.





Spielemodul für die Vectrex selbstgemacht

Loading

Für die Vectrex – Spielekonsole einem Home-Arcade-Automat aus dem Jahr 1982 gibt, oder gab es eine sehr begrenzte Anzahl an Spiele Titeln. Die Vectrex selber, beziehungsweise die Restauration dieses Schätzchens werde ich in einem eigenen Beitrag vorstellen.

Die Spiele waren in Form von ROM-Modulen erhältlich und mussten seitlich in die Konsole gesteckt werden. Heute sind sie, wie auch die Konsole selber, ziemlich rar und schwer zu finden. Auch preislich sind sie meist keine Schnäppchen. Es gibt auch Nachbauten, Multiroms und einige DIY Projekte, die auf Basis der alten EPROMS das Spielprogramm oder auch mehrere Games gespeichert halten und so über ein „Modul“ spielbar waren.   Da ich auch noch alle möglichen Eproms mit unterschiedlichen Größen im Bauteilelager habe und auch von einem Kollegen (vielen Dank Jürgen) ein paar 27C512er Eproms gesponsert bekam, musste ich einfach versuchen, damit ein ROM-Modul zu basteln.

originale Vectrex ROM-Modul Platine

Also einmal schnell nachgedacht, was ich dafür alles benötige. Hier eine kleine Aufstellung:

  • alte EPROMS (ich verwende Eproms, die mit UV-Licht wieder gelöscht werden können)
  • einen Eprom Programmer (in der hintersten Ecke eines Kastens habe ich noch einen ChipLab Programmer mit paralleler Schnittstelle gefunden)
  • einen alten Rechner mit eben einer parallelen Schnittstelle und einem älteren Betriebssystem (Windows XP). Auch hier habe ich glücklicher Weise einmal mehr auf die Entsorgung verzichtet und einen alten Laptop wieder zum Leben erweckt.
  • eine Software für den Programmer (hier verwende ich „ChipLab“ die mit Hilfe von „porttalk22“ auf WindowsXP lauffähig ist)
  • die Binärdaten oder HEX-Files der originalen ROM-Module (hierzu kann man die Internetsuche bemühen)
  • ein Layout Tool (Autodesk Eagle)
  • eine Bastelbude, in der man Platinen ätzen kann, oder einen Account bei einem fernöstlichen PCB-Hersteller
  • Lötwerkzeug und Kleinteile
  • und natürlich eine Vectrex – sonst hat das alles keinen Sinn
EPROMs

Um den Speicherbedarf der Eproms zu ermitteln, muss ich zuerst einmal die Größe der Spiele kennen. Hier die Liste der Titel und deren Größe:

Spiele mit einer Größe von 4 kB (4 kilo Byte). Das entspricht einem Adressbereich von hex 0000 bis 0FFF

  • Armor Attack
  • Art Master
  • Bedlam
  • Berzerk
  • Clean-Sweep
  • Cosmic Chasm
  • Engine Analyzer
  • Hyperchase
  • Minestorm 2
  • Rip Off
  • Scramble
  • Solar Quest
  • Space Wars
  • Star Castle
  • Star Hawk
  • Star Trek

Spiele mit einer Größe von 8 kB (8 kilo Byte). Das entspricht einem Adressbereich von hex 0000 bis 1FFF

  • Animaction
  • Blitz
  • Fortess of Narzod
  • Heads Up
  • Melody Master
  • Pitchers Duel
  • Pole Position
  • Spike
  • Spinball
  • Tour de France
  • Web Wars

Spiele mit einer Größe von 12 kB (12 kilo Byte). Das entspricht einem Adressbereich von hex 0000 bis 2FFF

  • Dark Tower

Als nächstes sehe ich mir einmal die Eproms bezüglich Pinout und Größe an. Hier habe ich zwei Größen betreffend der Pin Anzahl zur Verfügung. Eproms mit 28pin und 32pin im DIL Gehäuse. Zu denen im 28poligen Gehäuse gehören folgende Typen:

  • 27c64         8k x 8 bit  also   64 kb (kilo Bit)
  • 27c128   16k x 8 bit  also 128 kb (kilo Bit)
  • 27c256   32k x 8 bit  also  256 kb (kilo Bit)
  • 27c512   64k x 8 bit  also  512 kb (kilo Bit)
Bild von (www.futurlec.com)
Bild von (www.futurlec.com)



Das Pinout ist, bis auf die unterschiedliche Anzahl der Addressleitungen, identisch. Die 1Mbit Variante 27C1001 (27C010) hat jedoch ein anderes Pinout.

Bild von (www.futurlec.com)

Der nächste Schritt ist, sich das Pinout des Vectrex Modulschachtes anzusehen. Die Pin – Nummern des Moduls sind im Bild unten zu gekennzeichnet.

Pin Nummerierung des Vectrex Moduls

Die den Pin-Nummern zugehörigen Signale sind dem Vectrex Schaltplan des Mainboards zu entnehmen. Im Bild unten ist ein Auszug des Schaltplans mit dem Bereich des 36 poligen Cartridge-Connectors dargestellt. (Quelle: console5.com)

Jetzt sind soweit mal alle nötigen Informationen gesammelt, um mit einem Schaltplan und Layout zu beginnen. Im Netz habe ich nach einem Eagle-Layout für den Platinen-Stecker gesucht. Es war aber nicht gleich etwas zu finden. Also musste ein originales ROM-Modul als Referenz für die Abmessungen und Abstände der Kontaktpads herhalten. Mit den so abgenommenen Massen war es dann schnell gemacht und ich hatte ein neues Eagle-Bauteil gezeichnet und in der Library gespeichert.

vectrex_connector.lbr

Ich habe zwei Varianten der Modulschaltungen gezeichnet. Eine für die EPROMs mit 28 Pins und eine für die 1Mbit ROMs mit 32 Anschlusspins. (Da hier ja auch mehr Games Platz finden) Um nun alle möglichen Größen an Spielen unterschiedlich auf dem EPROM verteilen zu können, habe ich die Adressbits 12,13 und 14 umschaltbar gemacht. Und zwar so, dass diese drei Adressleitungen wahlweise von der Vectrex angesteuert werden können, oder extern vom Bediener über DIP-Schalter (L/H) auszuwählen sind. Die Bits 15 und 16 (sind ebenfalls über DIP-Schalter auszuwählen).

Die folgende Tabelle zeigt ein paar Beispiele, wie die Startadressen der Spiele ausgewählt werden können.

bit
16
bit
15
bit
14
bit
13
bit
12
bit11-bit0
game adressen
adressen
start – ende (hex)
L L L L L bei 8k Spiel 0000 – 1FFF
L L L H L bei 8k Spiel 2000 – 3FFF
L L H L L bei 8k Spiel 4000 – 5FFF
L L H H L bei 8k Spiel 6000 – 7FFF
L H L L L bei 8k Spiel 8000 – 9FFF
L H L H L bei 8k Spiel A000 – BFFF
L H H L L bei 8k Spiel C000 – DFFF
L H H H L bei 8k Spiel E000 – FFFF
H L L L L bei 4k Spiel 10000-10FFF
und so weiter…
Ansicht im Hex Editor

Vorausgesetzt natürlich, die Spieledaten wurden auch so auf das EPROM geschrieben. Um das zu bewerkstelligen, verwende ich einen von vielen Freeware – Hex Editoren (HxD) und baue mir aus den einzelnen Game-Images ein Binärfile zusammen. Diese „Datei“ wird dann in der ChipLab-Software importiert, das korrekte EPROM aus der Datenbank ausgewählt, dann den Chip in den Programmer gesteckt und los gehts… (Vorher nochmal checken, ob der Chip auch leer ist. Ansonsten muss er „oben ohne“ in die Sonne, oder unter die UV-Lampe (für ca. 15-20min)

Eprom im Programmer

Ist der Chip mit Bits gefüllt und aus dem Schaltplan ein Layout gemacht, dann geht´s ans Ätzen eines Prototyps. Dafür konnte ich in einer kurzen Mittagspause die Ätzanlage unserer Firma heranziehen und das unnötige Kupfer der Platine ätztechnisch entfernen.

Platinen Layout auf Folie

Nach dem Belichten einer mit fotopositv Lack beschichteten doppelseitigen Platine und dem anschließenden Entwickeln derselben, kann wird das überflüssige Kuper mit EisenDreiChlorid entfernt. Übrig bleibt die gewünschte Struktur.

Mal ein Selfie zwischendurch. Die Belichtung der Platine mit UV – Licht dauert etwa 57 Sekunden. Genug Zeit um mit dem Handy dumme Fotos zu machen 😀



Weiter geht es dann mit dem Bohren der Löcher in das Board. Die Durchkontaktierungen (VIAs) vom Top- zum Bottom Layer werden bei dem Prototyp nicht durch galvanisches Auftragen von Kupfer in den Bohrungen realisiert, sondern per Hand durch Durchstecken eines Stückes Silberdraht durch das Loch und anschließendem beidseitigem Verlöten.

fertig geätzte Platine

Jetzt fehlt nur noch die Bestückung. Die ist aber sehr schnell erledigt. Denn bis auf den IC-Sockel, ein paar Pull-Up Widerstände und die DIP-Schalter ist auf dem Board ja nicht viel drauf. Also die paar Teile gelötet, den Chip in den Sockel gesteckt – und fertig ist das ROM-Modul.

fertig bestücktes ROM-Modul

Wie das fertige Modul an der Vectrex aussieht und vor allem funktioniert, werde ich beizeiten einmal als kurzes Video zeigen. Ich habe das Board auch ein wenig verschönert und als industriell gefertigte Platine bei einem fernöstlichen Leiterplattenhersteller in Auftrag gegeben…

(kleines Update am 20.Oktober 2020)
Die im fermem Osten gefertigten Platine sind gekommen und sehen meiner Meinung nach auch ganz passabel aus. Schnell ist ein Board bestückt … hier das Ergebnis:
