Als interessanten Ersatz für die alten internen und externen Diskettenlaufwerke (Floppy Drives) gibt es mittlerweile Emulatoren, mit denen es möglich ist, auf USB-Medien gespeicherte Disk-Images als 3,5 Zoll Diskette zu emulieren. Dabei können viele Images auf einem USB-Stick gespeichert und per Tasten am Emulator ausgewählt werden. Der Emulator wird rechnerseitig über das 34polige FDD Interface angeschlossen. Auf dem Emulator läuft ein ARM Core Microcontroller von ST. Diese Drive-Emulatoren, in diesem Fall der Gotek Floppy Emulator, sind für IBM-PCs geeignet und können direkt anstelle des originalen Laufwerks angeschlossen werden. In meinem Fall soll der Emulator aber ein Diskettenlaufwerk eines Amigas ersetzen. Dazu ist es notwendig, die Firmware des Gotek neu zu flashen. Wie das gemacht wird, ist in vielen Anleitungen online beschrieben. (z. Bsp. ist es auf Mingos Commodore Page sehr ausführlich erklärt). Ich habe mir also einen USB-UART-TTL Adapter (mit PL2303MDL-Chip) bestellt, die Software von ST (in verschiedenen Versionen) heruntergeladen und versucht die Firmware zu flashen.

PL2303 USB-UART

Die Verbindungen zwischen USB-UART Controller und dem Gotek Emulator sind schnell hergestellt. Die Funktion und korrekte Installation des UART Controller habe ich mithilfe von hterm (einem Terminalprogramm) im Loopback getestet (einfach TX zu RX verbinden). Aber das Flashloader Programm von ST bringt immer die Fehlermeldung: „Unrecognized device… Please, reset your device then try again“

Fehlermeldung

Schön brav, wie auch in Mingos Anleitung beschrieben, habe ich den Reset auf dem Emulator durchgeführt und erneut versucht, die Verbindung herzustellen. Aber keine Änderung. Egal in welcher Reihenfolge ich den Reset und den Verbindungsaufbau versuche, es kommt keine Datenaustausch zustande. Leider habe ich kein Oszilloskop zuhause um die Pegel und Timings des RS232 Signals  zu überprüfen – aber es kann ja fast nur daran liegen. Glücklicherweise befindet sich in meinem Fundus aber noch ein FTDI232 USB Kabel (von den Arduino Experimenten). Also warum nicht mit dem versuchen?

FTDI232 Kabel an Gotek

Gedacht – gemacht. Die Pinbelegung des FTDI Kabels ist im Netz dokumentiert. Und siehe da, die Verbindung zwischen PC und Gotek wird sofort aufgebaut. Jetzt kann die Protection des IC aufgehoben und die Firmware für die Amiga Emulation geflasht werden.

FTDI232 RX,TX,+5V und GND mit Gotek verbunden





Eine alte Freundin braucht Pflege – Amiga Kondensatortausch

Loading

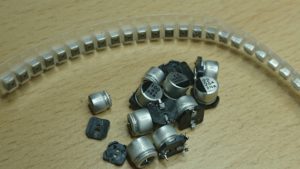

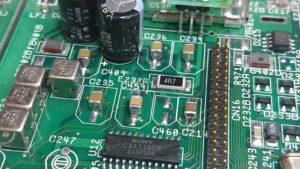

Im Zuge der Begutachtung und Reinigung meiner alten Commodore Amiga Computer,  A600 und A1200 liegt es natürlich nahe, sich auch um den Zustand der gealterten Kondensatoren zu kümmern. Wie in anderen Blogeinträgen schon erwähnt, sind hier insbesondere die kleinen SMD-Elkos betroffen. Sie werden undicht, der Elektrolyt läuft aus und verunreinigt umliegende Bereiche auf der Platine. Das kann so weit gehen, dass hier Übergangswiderstände oder auch Kontaktfehler durch korrodierte Bauteilanschlüsse entstehen. Der andere Fall ist das Austrocknen des Elkos. In beiden Fällen verliert der Kondensator seine Kapazität und verändert seinen ESR (Äquivalent Series Resistance). Hier bietet es sich an, diese Elkos gegen Tantal- oder sogar gegen Keramikkondensatoren zu wechseln. Die gibt es mittlerweile ja schon mit großen Kapazitäten bei kleiner Bauform (z.B. SMD 1210 … ) und auch den geeigneten Spannungsfestigkeiten. Im Foto oben ist der Vergleich SMD-Elko zu den Keramikkondensatoren dargestellt. Ein weiterer Vorteil der „Kerkos“ – man braucht nicht auf die Polarität zu achten. Wie die erneuerten Kondensatoren am Mainboard aussehen, ist im folgenden Bild eines A1200 zu sehen:

Die bedrahteten Elkos bleiben in ihrer Form erhalten und werden wieder durch bedrahtete Radialkondensatoren ersetzt. Nachfolgend habe ich die getauschten SMD-Kondensatoren für einen A1200 und einen A600 Amiga aufgelistet. Die Bestellnummern beziehen auf den Lieferanten Farnell (Stand 01/2017).

SMD-Elektrolytkondensatoren des AMIGA1200 Mainboard Rev.2B

Kapazität Spannungsfestigkeit Stückzahl Positionsnummern Bestellnummer
10µF 25V 2 C214, C306 2442786
22µF 25V 5 C324, C334, C303, C304, C459 1828821
47µF 16V 2 C821, C822 1838761
100µF 10V 4 C235, C236, C239, C409 2442786

SMD-Elektrolytkondensatoren des AMIGA600 Mainboard Rev.1.5

Kapazität Spannungsfestigkeit Stückzahl Positionsnummern Bestellnummer
10µF 25V 4 C214, C460, C306, C613 1828859
22µF 25V 4 C303, C304, C334, C324, C459 1828821
47µF 16V 2 C821, C822 1838761
100µF 10V 4 C235, C236, C239, C409 2442786
