Wenn die Toniebox merkwürdig riecht

Loading

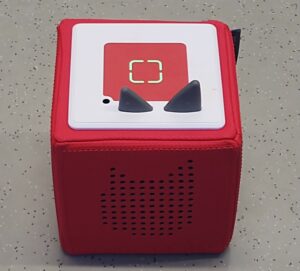

Nicht jeder Anwender von technischen Geräten ist auch mit deren genauer Funktionsweise vertraut, oder hat sich die zugehörige Bedienungsanleitung mit Sicherheitsanweisungen angesehen. So kann es vorkommen, dass in ein Gerät ein Stecker eingesteckt wird, der von einem ganz anderen Gerät stammt. Was das bedeutet, zeige ich im folgenden Fall.  Viele kennen vielleicht, die „Toniebox“ einen Kinder Audio Player in Form eines Würfels, der mittels einer Figur mit integriertem RF-ID-Tag aus der Cloud ein Audiofile abspielt, dass der Tag-ID zugeordnet ist. Die Figur wird dazu einfach auf den Würfel gestellt, der Reader liest den Tag und lädt das dem Tag zugewiesene Audiofile über eine WiFi-Verbindung in den internen Speicher (eine 8GB Micro-SD Karte) der Box. Mittels Beschleunigungssensoren im Würfel, durch seitliches „Klopfen“ kann die Wiedergabe gesteuert werden. Die Lautstärke wird durch Drücken der in den Silikonohren befindlichen Taster realisiert. Also alles in Allem für Kinder sehr einfach zu bedienen. Die Energie bezieht der Würfel aus einem eingebauten 3-Zellen NiMh Akku Pack. Aufgeladen wird der Würfel, in dem er einfach auf eine Ladestation gestellt wird. An der Ladestation befindet sich ein Netzteilstecker, der wiederum in der Buchse der Box einrastet. Und genau hier begann das Problem.  In die Standard Lade-Buchse passen natürlich auch die Stecker anderer Ladegeräte. Einem hemmungslosen Technikmuffel fällt es also einfach, irgendeinen Ladeadapter anzustecken.  Hier gibt es aber mehrere Probleme und Fragen, die auftreten: Ist der falsche Adapter ein AC oder DC Adapter. Welche Spannung wird benötigt, wieviel Strom zieht die Ladeschaltung, wenn DC – welche Polarität hat der Stecker. Also durchaus wichtige Dinge die zu beachten sind. Denn im schlimmsten Fall kann die Box bei derart falscher Versorgung in Rauch aufgehen, oder sich entzünden.

Unterseite der Toniebox mit entferntem Deckel. Die Box wird mit einer Schraube zusammengehalten.

Die Ladestation der Toniebox wird mit einer Spannung von 9V DC bei ca. 700mA betrieben.  Die Platine, der Toniebox die ich hier bearbeite, wurde mit einer Spannung von 26VDC eines zufällig passenden Ladeadapters eines Haushaltsgerätes beaufschlagt. Die Polarität passt auch. Also musste das Mainboard des Würfels zeigen womit es umgehen kann. 🙂  Die Designer der Platine haben auch einige Sicherheitsmaßnahmen eingebaut, die die Elektronik schützen sollen. Die Versorgungspannung wird über einen differentiellen Line Filter, eine TVS Diode und eine Verpolungsschutz Diode an die Spannungs- und Laderegler geführt.

Die TVS (Transienten Suppressor) Diode mit einer Sperrspannung von 15V hat ausgelöst und den Eingangskreis kurzgeschlossen bis sogar eine Wicklung des Line Filters abgebrannt ist. Das bedeutet das falsche „Ladegerät“ war längere Zeit angesteckt. Die TVS Diode hat sich auch in Rauch aufgelöst und die Platine ein wenig an gekokt.

TVS Diode an Pos. D4 ist verbrannt
mit der Lötpinzette werden die defekten Teile entfernt
die Hitze der verbrannten Diode hat auch die Platine in Mitleidenschaft gezogen
mit dem Glaspinsel können die Brandspuren weitgehend entfernt werden
jetzt kann wieder bestückt werden
die defekten Teile

Nach dem Einbau der Teile und dem Versorgen mit der korrekten Betriebsspannung reagierte die Toniebox wieder auch wie gewöhnt. Falls jemand auch einmal dieses Problem haben sollte sind hier die benötigten Ersatzteile gelistet:

  • Würth WE-SL2 Linefilter SMD 744223 (Bauteilstempel WE.501)
  • TVS Diode SMBJ12A  DO-214A (13.3V) oder
  • TVS Diode SMBJ15A  DO-214A (16.7V)
