VW-Audi Handyadapter USB Buchse Umbau

Universelle Ladeschale

Für viele VW und Audi Modelle gibt es als Zubehör eine universelle Handyladeschale für Mittelarmlehne. Diese Ladeschale ermöglicht es, die Antenne des Handys über eine in der Ladeschale integrierte Patch-Antenne zu koppeln und mit der Fahrzeugantenne zu verbinden. Dazu genügt es, das Telefon oder Smartphone einfach in die Schale zu legen und die Antenne ist gekoppelt. Diese „Schale“ besitzt unter einer Klappe auch einen USB Anschluss. Wenn man hier einfach ein beliebiges USB-Handyladekabel anschließt (z.B. USB auf USB-C) dann wird nichts passieren. Das Handy wird nicht geladen. Dafür kann man entsprechende Kabel als Zubehör erwerben.

Man kann diese „Ladeschale“ aber auch öffnen und sehen was in dem Gehäuse steckt und sich selber eine Lösung basteln. Dann sollte es möglich sein, jedes USB Kabel anzustecken und nicht wieder eines erwerben zu müssen. Zumal ja schon jeder etliche Kabel zu Hause hat. Also raus mit den Schrauben (sind übrigens Torx) und ‚runter mit dem Deckel.

Antennenplatine

Unter dem oberen Gehäusedeckel kommt eine schwarz lackierte Platine zum Vorschein. Diese stellt die Antennenstruktur dar und ist mit an den Enden verschmolzenen Kunststoff Bolzen befestigt.

Antennenplatine entfernt

Ist die Antennenplatine gelöst, so kann man sie vorsichtig herunterheben. Das Koaxialkabel ist an der Platine festgelötet. Man sollte also nicht zu fest daran ziehen.

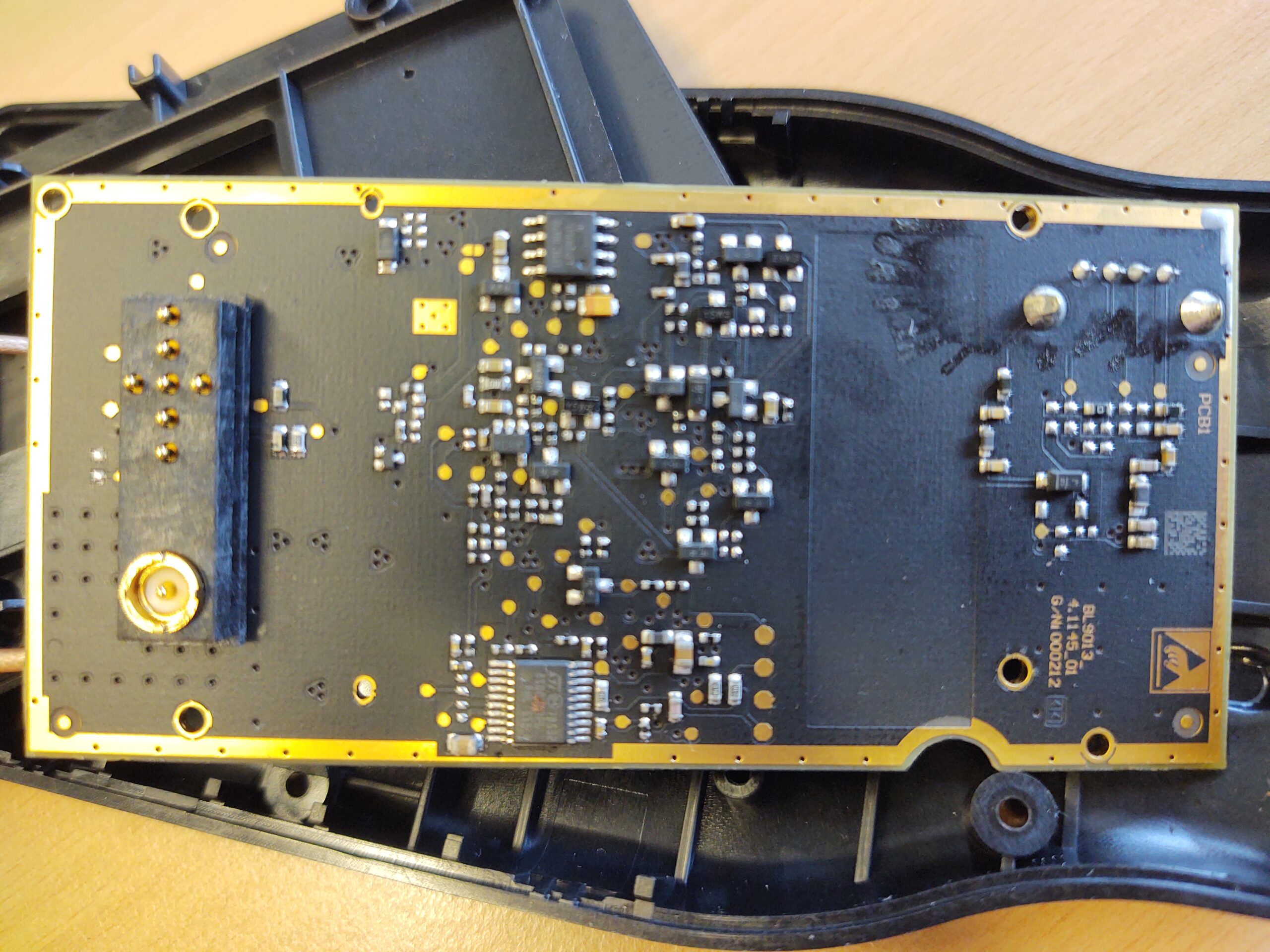

Jetzt können die Schrauben des darunter liegenden Boards entfernt werden. Die Platine ist jetzt frei. Auf Ihr befindet sich unter anderen auch die DC-DC Converter Schaltung für die Stromversorgung der USB-Buchse.

Wenn man die Schaltung genauer untersucht so gibt es keine direkte Verbindung zum Minuskontakt der USB-Buchse. Die Masse des DC-Converters liegt am Shield der USB-Buchse an. Der Pluskontakt stimmt.

Eine kleine Modifikation schafft Abhilfe. Im Bild unten sind die Änderungen eingekreist.

An der rot markierten Stelle befindet sich ein SMD Kondensator. Diesen habe ich ausgelötet und damit er nicht verloren geht und ich ggf. wieder Rückbauen kann, an einer Seite an dem darunter befindlichen Kondensator festgelötet. (er befindet sich jetzt funktionslos an der grün markierten Position. An dessen ursprüngliche Stelle (rote Markierung) habe ich ein kleines Stück Draht gelötet. Dieser stellt eine niederohmige Verbindung zwischen dem Minus-Pin der USB Buchse und dem Schirm dar. Somit wird der USB Port auch ohne spezielles Kabel mit Energie versorgt.
