Wenn der Spiegel nicht mehr klappt

Loading

Immer öfter höre und lese ich von nicht mehr richtig funktionierenden elektrisch einklappbaren Außenspiegeln bei Fahrzeugen des deutschen Herstellers mit den vier Ringen. Das Problem tritt bei vielen Modellen auf, die schon ein paar Jährchen in Betrieb sind und in unserem hiesigen Klima betrieben werden. In Internetforen findet man einige User, die dieses Problem kennen. Auch in meinen Bekanntenkreis gibt es ein paar Ringe-Fahrer die einen klemmenden elektrischen Außenspiegel haben. Als Lösung wird vom Hersteller natürlich immer der Austausch der kompletten Einheit empfohlen. Wer sein Erspartes aber nicht sinnlos für neu produzierten Restmüll ausgeben möchte, kann sich selbst dieses Problems annehmen. Es ist sogar eine ziemlich kleine Ursache, die dieses Problem verursacht. Und das Beste – es lässt sich ohne Materialaufwand reparieren. Auch ist die Langlebigkeit der Reparatur mittlerweile bewiesen…

Der Fehler zeigt sich durch folgendes Verhalten:

  • der Spiegel macht quietschende, knarrende Geräusche beim Aus – Einklappen

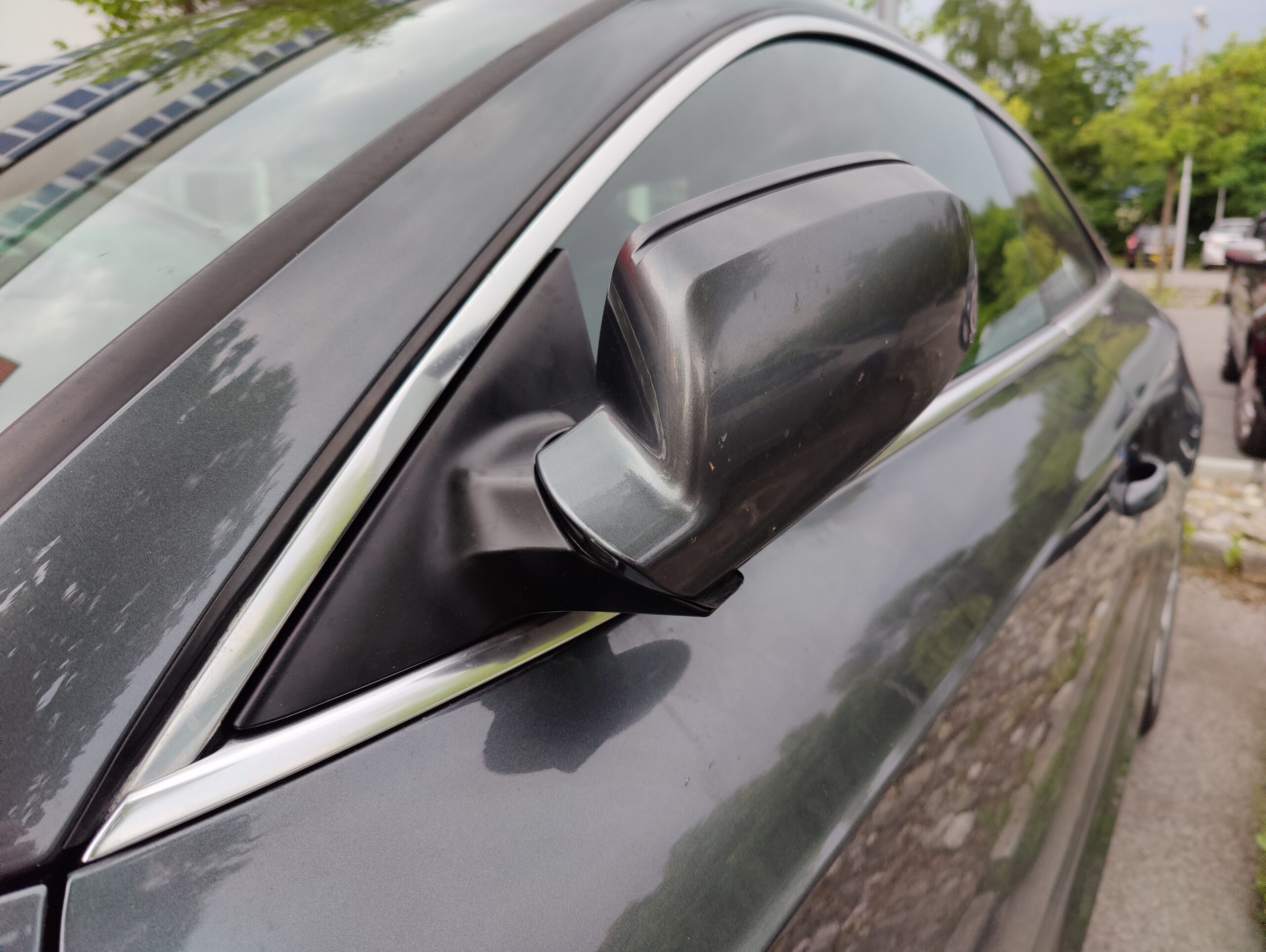

  • der Spiegel bleibt an falscher Position stehen und lässt sich nur durch manuelles Bewegen einrasten
  • das Klappverhalten ist abhängig vom Wetter



Man liest darüber viele Beiträge mit möglichen Ursachen – von defekten Motoren und defekten Türsteuergeräten. Am besten sollte man gleich die Spiegeleinheit erneuern und dazu ein neues Türsteuergerät – ja klar …

Die Lösung des Problems ist einfacher: ein kleiner Stahlbolzen, der von einer kleinen Feder rausgerückt werden soll, bleibt in seiner Führung stecken. Der mechanische Bereich des Spiegels ist natürlich auch den Umweltbedingungen ausgesetzt und so kommt der Bereich mit Regen, Spritzwasser – im Winter Salzwasser in Kontakt. Im Laufe der Zeit verlieren die Schmierstoffe ihre Eigenschaften oder werden sogar ausgewaschen und das ganze „Werkl“ wird schwergängig. Also was hilft? Komplett zerlegen, reinigen neu schmieren und wieder zusammenbauen.

Ich habe für diesen knapp eineinhalbstündigen Eingriff damit begonnen, den Spiegel aus der Tür auszubauen und in der gemütlichen Werkstatt zu untersuchen. Dazu ist die am einfachsten die Innenverkleidung der Türe abzunehmen (je nach Fahrzeug ein paar Schrauben und viele Klipse…) Der Spiegel ist dann mit einem Kabel am Türsteuergerät angesteckt und mit Torx-Schrauben befestigt.

Das Spiegelglas lässt sich am einfachsten mit einem Plattenheber (Saugnapf) ausklicken. Dann sind vorsichtig – falls vorhanden- die beiden Flachstecker von der Spiegelheizung abzuziehen (unbedingt die Kontakte auf der Heizfolie gegenhalten). Als nächstes können beiden Kunststoffhälften des Spiegel Gehäuses entfernt werden. Hier hilft ein wenig Beobachtungsgabe, welche Schrauben zu entfernen sind und wie die Hälften zusammengehalten werden.

Jetzt liegt das Kernstück des Spiegels da. Die beiden Druckgussteile sind über eine hohle Achse miteinander verbunden. Durch die Achse führt das Anschlusskabel zum Spiegelverstell-Antrieb und zur Heizung. Über der Achse sitzt eine große Stahlfeder die mit einer Distanzscheibe und einem Spannring (keine Ahnung, ob das die korrekte Bezeichnung ist) befestigt. Die Feder übt einen ordentlichen Druck zwischen den beiden Teilen aus- und das ist jetzt der einzige etwas schwierigere Teile – die Feder muss raus. Dazu ist der Spannring auszuhebeln, während die Feder auf Spannung gehalten wird. Heraus geht sie einfach – aber das wieder einbauen wird zur Herausforderung, wenn man kein geeignetes Werkzeug hat.

Auf dem Bild ist die schon entspannte Feder zu sehen. Jetzt können die beiden Teile auseinandergenommen werden.

Hier sind die Teile in zerlegter Form zuerkennen. Um nun das Corpus Delicti zu erreichen, muß das kleine Getriebe mit dem Motor abgeschraubt werden. Darunter ist der Bolzen zu erkennen, der in diesem Fall fest in seiner Bohrung steckte, sodaß es der Feder nicht mehr gelungen ist, ihn heraus zu drücken.

Deckel des kleinen Getriebe
Bolzen ist links neben dem Befestigungsloch zu erkennen

Bolzen mit Feder
auch die Führung des Bolzen ist zu reinigen

Die Prozedur ist ziemlich einfach – alles reinigen, die Korrosionen entfernen und mit Schmierstoffen neu abschmieren. Danach wieder alles zusammenbauen sich freuen. 🙂 Die meiste Zeit der ganzen Arbeit bnimmt das Reinigen in Anspruch.

Übrigens: der hier beschriebene Spiegel stammt von einem A5…

2 Gedanken zu „Wenn der Spiegel nicht mehr klappt“

  1. Nicht die einzige Fehlkonstruktion bei dem A5. Daß die Heckklappe die auf ihr befindliche Feuchtigkeit beim Öffnen munter IN den Kofferraum ablädt ist das Eine.
    Daß aber alles Wasser (dazu gehört auch schmelzender Schnee) in den Zwischenraum von Heckklappe und Dichtungsgummi läuft und dort stehen bleibt, das viel schlimmere. Das friert dann nämlich ein und der Kofferraum geht nicht mehr auf.

    Premium halt.
