Ein Funktionsupdate für die IV-11 DCF melody Uhr ist von gr-projects erhältlich. Es handelt sich dabei um einen Funktemperatursender. Das Besondere daran ist, dass der im ISM-Band 433MHz arbeitende Sender mit einer Photovoltaikzelle (Solarzelle) ausgestattet ist. Je nach Ausführung kann im Sender ein kleiner Akku oder eine CR2032 Knopfzelle verbaut werden. Die Batterie wird so bei Sonneneinstrahlung von der Solarzelle gestützt bzw. in der Akkuversion wird dieser tagsüber geladen und hält den Sender dann über die dunkle Zeit weiter in Betrieb.
Der Zusammenbau ist einfach. Der Bausatz besteht aus einem Sender und einem Empfänger. Die Platinen von Sender und Empfänger sind mit wenigen Bauteilen schnell bestückt. Hier ist aber doch etwas Aufmerksamkeit gefragt und man sollte die Dokumentation sorgfältig lesen, denn aufgrund der geringeren Stückzahl der Bausätze werden die Platinen ohne Bauteilaufdruck und Lötstoplack gefertigt.
Sendermodul
Die Funkmodule selbst sind vollständig vorbestückt (SMD) und müssen nur mehr in die entsprechenden Platinen eingelötet werden. Dem Temperaturfühler (NTC) kann zu Abgleichzwecken optional ein Trimmpotentiometer parallelgeschaltet werden. Der Sender wird, wie auch der Empfänger, in ein kleines PVC-Gehäuse eingebaut. Hier sind außer einem 3mm Bohrloch und ggf. etwas Silikon für die Abdichtung der Solarzelle (für den Betrieb außen am Fenstersims) keine weiteren Werkzeuge von Nöten.
Sender mit Solarzelle
Um den Empfänger mit der Uhr zu verbinden, sind am Mainboard der Uhr ein paar kleine Änderungen durchzuführen. Zum einen wird der Microcontroller getauscht – logisch – denn es gibt ja ein neues Programm, das in der Datumszeile dann auch die Temperatur anzeigt. Ein Widerstand wird entfernt, einer kommt hinzu und ein Jumper kann gegen eine Brücke getauscht werden. Die Verbindung zwischen dem Mainboard der Uhr und dem Funkempfänger wird mit einem Stück Kabel hergestellt. Drei Leitungen sind erforderlich (GND, +5V und das Datensignal vom Empfängercontroller zum Uhrencontroller). Das war´s dann auch schon. Die Uhr kann in Betrieb gehen. Nach einigen Sekunden wird die empfangene Temperatur in der Röhre angezeigt.
Empfängerplatine im Gehäuse
Ein Video über den Aufbau der Schaltung gibt es hier:
Immer wieder passiert es mir, dass ein USB – Speicherstick seine Funktion verliert und plötzlich nicht mehr erkannt wird. Oft ist der Stick noch als Laufwerk im System angemeldet, aber es fehlt der Datenträger, oder auch das System meldet, dass der Stick nicht formatiert ist. Und das obwohl er gerade eben noch, voll mit wichtigen Daten, in einem anderen Rechner funktioniert hat. 🙂 (Hier würde jetzt die Geschichte mit den Backups oder Sicherungskopien her passen…). All diese Probleme sind meist auf Bedienungsfehler oder mechanische Probleme zurückzuführen. Ein Bedienungsfehler kann beispielsweise sein, dass der Stick gezogen wird, während noch ein Schreibvorgang stattfindet. Der Stick wird dann während eines Prozesses stromlos gemacht. Und je nachdem, ob der Controller oder der Flash-Speicher damit umgehen kann, überlebt der Stick oder eben nicht. Oft sind auch mechanische Gebrechen die Ursache für Ausfälle. So kann es sein, dass die Lötstellen zwischen dem Connector und der Platine brechen, oder auch die Anschlussbeinchen der Quarze oder Oszillatoren Kontaktprobleme bekommen.
In diesem Fall habe ich einen Miniaturstick von extrememory bekommen, der seine gespeicherten Daten nicht mehr hergeben will. Er wird in der Systemverwaltung zwar angezeigt, aber will man darauf zugreifen, kommt die Meldung „kein Datenträger gefunden“. Der Versuch über diskpart aus der Commandline zu formatieren oder zu partitionieren klappte nicht. Auch diverse Tools wie „SDFormatter“ oder „USBstick_Formattool“ schlugen fehl. Auch mit Linux oder auf MAC-Systemen war kein Erfolg zu erzielen. Also ein Stick für die Tonne… Aber ich dachte mir, auch wenn der Stick in seiner kleinen Bauform eher nicht auf einen mechanischen defekt schließen lässt – warum nicht trotzdem mal reinschauen 🙂 Und bei 16GB gebe ich auch nicht so schnell auf.
Also versuchte ich das Gehäuse vorsichtig zu öffnen, indem ich zuerst das Metallgehäuse des USB-Steckers entferne.
Das klappt ganz gut. Nachdem ich das zum Vorschein gekommene Platinchen mit seinen Leiterbahnen näher betrachten wollte, tauchte da plötzlich etwas Bekanntes auf.

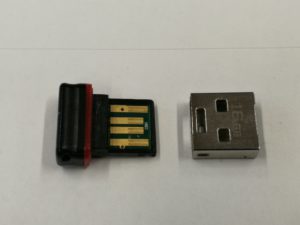

Das sieht doch aus wie eine SD-Karte. Genauer gesagt, wie eine MicroSD-Karte.
Genau so war es auch. Der USB-Stick ist nichts anderes als ein MicroSD-Card Reader, in den eine solche Karte eingebaut ist. Mit einer Pinzette ließ sich die SD-Card heraushebeln.
Scheinbar ist auch hier wieder das Problem mit den Kontakten, bzw. Kontaktfedern zwischen Card und Cardreader die Ursache für das Problem, denn die SD-Card funktionierte in einem anderen Cardreader einwandfrei und alle Daten waren vorhanden. Es zahlt sich also aus, vor der Mülltonne ein paar Minuten zu investieren und die Innereien des Gerätes zu begutachten.
Zumindest einen Blog-Beitrag pro Monat zu schreiben habe ich mir zum Ziel gesetzt, auch wenn es nicht immer ganz einfach ist, dies zeitlich auch umzusetzen. Jeder der selber kleine Kinder hat, kann sich das vielleicht vorstellen. Doch abends und zwischendurch kann ich Material sammeln und es bearbeiten. -> es dauert eben nur alles viel länger. Diesmal habe ich zum Thema Retro-Audio einen Sony DAT-Recorder organisiert. Es ist ein Sony TCD-D3 aus dem Jahr 1990-91, ein sogenannter DAT Walkman.

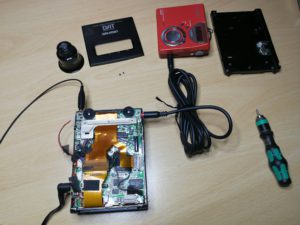

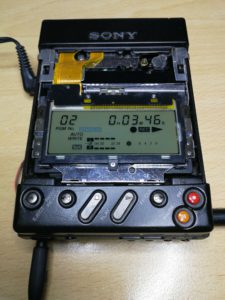

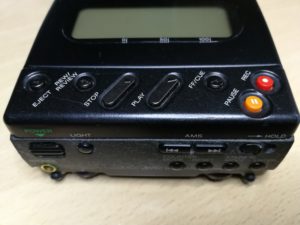

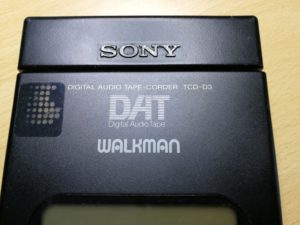

Das DAT (Digital Audio Tape) ist ein Audio-Magnetband, auf das digital aufgezeichnet wird. Das Aufzeichnungsformat und die die Tonqualität sind im Wesentlichen mit dem der Audio-CD zu vergleichen. Die Aufzeichnung erfolgt auf kleine Kassetten, die auch im Storagebereich in der EDV eingesetzt wurden (DDS-Bänder). Das DAT Format war als Nachfolger der Audiokassette vorgesehen, konnte sich auf dem breiten Markt nicht durchsetzen. Es wird hier auch diskutiert, dass die Musikindustrie das Format nicht in der Consumerwelt sehen wollte, da es mit dem System möglich sei, digitale, verlustfreie Kopien herzustellen.

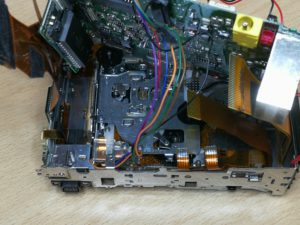

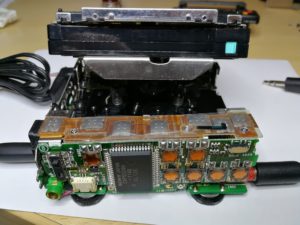

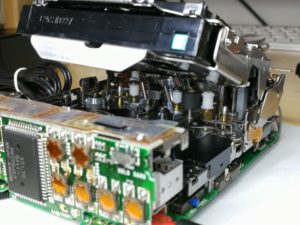

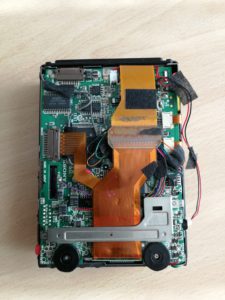

Vom technischen Aufbau entspricht das Kassettenlaufwerk dem eines Videorecorders. Das Band wird mit Ladearmen aus der Kassette gezogen und um einen rotierenden Kopf (DAT-R) geführt. Die Aufzeichnung erfolgt im Schrägspurverfahren. Das Exemplar, das ich diesmal als „defekt“ erworben habe, wurde mit dem Defekt: Kassettenschacht öffnet nicht, beschrieben. Nach der Demontage fiel mir auf, dass ich nicht als erster das Innenleben des Gerätes nach der Fabrik betrachten durfte. Da hat schon jemand herumgebastelt. An allen (Tantal)Kondensatoren wurde gelötet, die Zuleitungsdrähte zu den Batteriepolkontakten war „abgezwickt“ und die Drähte fehlten. Der Flexiprint, der das Front-Bedienteil mit dem Mainboard verbindet hatte bei genauer Betrachtung eine gebrochene Leiterbahn.

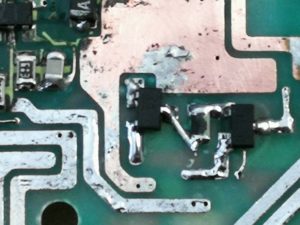

reparierte Leiterbahn
Die gebrochene Leitung ließ sich durch vorsichtiges Abkratzen der Isolation und Auflöten einer Litze reparieren. Die Kondensatoren habe ich alle neu verlötet und natürlich vorher überprüft. Hierbei ist mir aufgefallen, dass einige nicht anständig verlötet waren und an einem Pol eine kalte Lötstelle hatten bzw. gar nicht mit dem Pad verbunden waren. Auch die Batteriekontakte wurden mit neuen Drähten versehen. Auf dem Mainboard befindet sich auch noch ein DC/DC Converter, der aus den 9V Eingangsspannung die Versorgungsspannungen für die Logik und die Audiokomponenten macht. (5V +/-7V). Dieser Converter ist in einer vollständig verlöteten Weißblech Box untergebracht. Hier war natürlich noch niemand drinnen und hat die darin befindlichen Elkos überprüft. Das war dann auch recht schnell gemacht und die kleine Box überholt. Jetzt konnte ich die Platinen und das Laufwerk provisorisch wieder zusammenstecken und in Betrieb nehmen. Als Datenträger verwendete ich eine DDS (Storage) Kassette. Also Spannung drauf´ und „Eject“ gedrückt und siehe da, das Kassettenfach öffnet auf Anhieb. Von meinem Handyaudioplayer als Musikquelle machte ich eine Probeaufnahme. Und was soll ich sagen, eine wunderbare Tonqualität!
Das nächste zu behebende Problem ist eher optischer Natur. Es handelt sich hier um die Seitlichen Gehäuseteile, die mit einer Gummierung überzogen sind und diese beginnt sich scheinbar chemisch zu verändern und wird klebrig. So habe ich diese Gummierung vorsichtig mit Isopropanol abgewaschen und versucht, die weis bedruckte Beschriftung nicht mit abzulösen. Das klappte ganz gut. Mit Acrylklarlack habe ich die Teile dann lackiert.

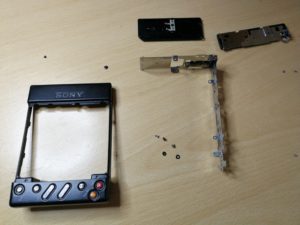

lackierte Seitenteile

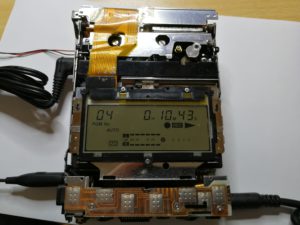

Nach der Aushärtung des Klarlackes konnte ich wieder alles zusammenbauen und den finalen Test starten. Die folgenden Bilder zeigen das Innenleben des TCD-D3.
Die Sony RX100 Digitalkamera mit ihrem 20.2 Megapixel EXMOR CMOS Sensor besticht durch ihre hervorragende Bildqualität und die kompakte Bauform. Die Sensorgröße von einem Zoll und das vorgesetzte Zeiss Vario Sonnar F1.8 Objektiv sind mit verantwortlich für die guten Bildergebnisse. Die Kamera ist dabei mit 10x6cm und einer Dicke von 3.6cm immer noch hosentaschentauglich. (Wobei ich das nicht empfehlen würde). Das 3,6fach-optische-Zoomobjektiv wird im ausgeschalteten Zustand ein und bei Gebrauch ausgefahren.
Doch nach einiger Zeit und etlichen Aus- und Einfahrten der Optik kommt es, oder kann es irgendwann zu einer Situation kommen, wo die Optik ihren Dienst verweigert. Das äußert sich auf unterschiedliche Art und Weise. Entweder passiert nach dem Einschalten gar nix, die Optik bewegt sich nicht und am Display erscheint nur die Meldung („Aus und wieder Einschalten“), oder das Objektiv fährt ein Stück heraus und gleich wieder ein. Jetzt könnte man vermuten, die Kamera hat einen mechanischen Schaden, die Gleitflächen innerhalb der Optik sind verschmutzt, oder es ist durch einen etwaigen Sturz irgendetwas verbogen oder verzogen und klemmt. Doch dem ist meist nicht so. In diesem Fall ist die Kamera nie starken mechanischen, thermischen, etc. Beanspruchungen ausgesetzt worden und trotzdem gibt es einen Fehler. Recherchiert man ein wenig im Netz, dann findet man einige Reparaturtutorials, wo versucht wird, mit irgendwelchen Papierstreifen zwischen den Gleitringen der Optik zu reinigen etc. Eine vernünftige Information war nicht zu finden. Also bleibt mir nichts übrig, als selber nach der Ursache für das Problem zu suchen. Und es war auch schnell gefunden. Nach dem Öffnen des Gerätes und leichtem Anheben des hinteren Gehäusedeckels ließ sich das Objekt plötzlich wieder ausfahren. Wurde der Deckel wieder aufgesetzt, so war das Problem wieder da. Es musste also irgendwo ein Kontaktfehler vorliegen. In den folgenden Zeilen stelle ich meinen Weg zur funktionierenden Kamera vor:
Nach dem Lösen der Schrauben und Entfernen der Kunststoffbodenplatte lässt sich die hintere Abdeckung mit dem Bedienfeld und dem Monitor abnehmen.
Der Flexiprint zum Bildschirm und jener zur Bedieneinheit ist zu lösen, der kleine Lautsprecher kann einfach ausgehangen werden. Jetzt kann noch einmal der Akku eingelegt und eingeschaltet werden. In diesem Fall öffnete sich das Objektiv und fuhr wieder korrekt aus. Es ist also wirklich ein Kontaktproblem. Doch wo? Ich versuchte mit dem Finger leichten Druck auf den Flexiprint auszuüben, der den mechanischen Teil der Optik versorgt. (Nicht den, der vom Sensor ins Mainboard führt.) Mit diesem leichten Druck am Flexiprint wurde wieder eingeschaltet und siehe da -> Treffer. Die Optik rührte sich nicht. Das ließ sich auch nachvollziehen. Also scheint dieser Flexiprint an den Knickstellen einen Leitungsbruch zu haben. Scheinbar wird dieser Print, bedingt durch das Ein- und Ausfahren der Linse konstruktionsbedingt mechanisch gestresst und gibt so irgendwann nach und bricht. (Vielleicht auch geplante Obsoleszenz). Jedenfalls suchte ich im Netz nach einem Ersatz, fand ihn und nach einer Woche Wartezeit wurde der neue Flexiprint auch schon geliefert.
Der neue Print für die Optik wird ohne jegliche Bauelemente verkauft. Das bedeutet, ab hier ist ein wenig Erfahrung im Umgang mit Lötwerkzeugen, SMD Bauteilen und flexiblen Platinen erforderlich.
Die Optik muss freigelegt und ausgebaut werden. Dazu ist das Mainboard zu lösen. (insgesamt drei Schrauben). Dann ist vorsichtig die schwarze Folie von der Hinterseite der Optik zu entfernen. (Vorsicht bei den ganzen flexiblen Leitungen) Ist die Folie ab, kann der Flexiprint zum Sensor abgesteckt werden.
Als nächstes wird die Motoreinheit gelöst und der Motor vom Objektivgehäuse getrennt.
Auf dem Print befinden sich einige Komponenten, wie Steckverbindungen und kleine Gabellichtschranken, die im Objektiv (Objektivposition) und in der Motoreinheit (2 Stück als Inkrementalencoder und zur Drehrichtungsbestimmung) verbaut sind. Diese werden mit kleinen Metallbügeln in Position gehalten und müssen vor dem Ausbau der Objektiveinheit gelöst werden.
Objektiv, Antriebseinheit und Mainboard sind ausgebaut. Alle Steckverbindungen zwischen Optik und dem Antriebsmotor sind zu lösen.
Die Motoreinheit kann nun vom Objektiv getrennt werden. Der Flexiprint ist auf dem Objektivgehäuse mit Tesaband und kleinen Haken befestigt. Diese müssen gelöst werden.
Mit dem Zerlegen der Motoreinheit geht´s nun weiter. Im Kunststoffgehäuse des Motorgetriebes befinden sich, wie zuvor erwähnt, zwei Gabellichtschranken, die auch mit einer Klammer festgehalten werden. Diese kann einfach ausgeklipst werden. Zum Abschluss des Ausbaus muss noch der Motor abgelötet werden. Nun ist der Flexiprint frei und der heikle Schritt kann beginnen.
Die kleinen SMD Steckverbinder sind vom alten Print abzulöten und wieder auf dem neuen Print zu befestigen. Bei dieser Arbeit ist sauberstes Handtieren gefragt, da die kleinen Kunststoffgehäuse beim Auslöten sehr leicht zerstört werden können. Ich empfehle hier, den Print nur von der Unterseite zu erwärmen, und dann den Stecker mit einer Pinzette abzuheben. Sonst läuft man schnell Gefahr, den Kunststoff des Steckers durch zu viel Hitze zu verformen. Ist das gelungen, können die Stecker auf dem neuen Flexiprint angelötet werden.
Dieselbe Arbeit ist auch bei den Gabellichtschranken durchzuführen. Dann sind nur mehr die Kontakte des Motors an den dafür vorgesehen Positionen in der Flex Platine anzulöten.
Wenn das geklappt hat, kann der Zusammenbau in umgekehrter Reihenfolge erfolgen. Beim Biegen der Flex Platine in die richtige Position kann man sich an der alten Platine orientieren. Dann sollte der Einbau kein Problem sein. Vor dem Anbringen der Kamerarückwand (hinterer Deckel) sollte ein Funtktionstest durchgeführt werden. Das Objektiv muss auch ohne Monitor und Bedientastenfeld aus- und wieder einfahren. Wenn auch das funktioniert, dann kann finalisiert werden. In meinem Fall war die Reparatur erfolgreich. Mal sehen wie lange es hält, bis wieder eine Leiterbahn im der flexiblen PCB bricht…
Ein neues Mitglied in der Sammlung alter Geräte aus dem Bereich Multimedia ist der AG-6400 von Panasonic. Beim AG-6400 handelt es sich um einen (semi)professionellen Videorecorder aus den 80iger Jahren. Das Gerät zeichnet auf VHS Magnetbänder auf und gibt diesen Standard auch wieder. Es ist tragbar und war der Recorder für die Videokameras der damaligen Zeit. Die Energie bezieht er aus 12V Akkus der Bauform NP1 und kann ca. 27W für die an ihn angeschlossene Kamera bereitstellen. Das war in etwa der Leistungsbedarf einer 3-Röhrencamera.
Auch dieses Gerät hatte einige Spuren der Zeit abbekommen, die seine Funktion weitgehend einschränkten. Einfach gesagt – er war defekt. Dieser Defekt äußerte sich in einer festsitzenden Capstan-Welle. Zuerst dachte ich, die Welle war aufgrund von Korrosion ‚festgefressen‘, doch der Grund war ein ganz anderer. Interessanter Weise war ein Kugellager aus seiner Presspassung herausgedrückt worden, sodass die an der Welle befestigte Schwungscheibe die Spulenkörper des Capstan-Motors berührte. Durch die Magneten in der Schwungscheibe wurde sie richtig festgehalten. Dieser Fehler ließ sich durch Zurückdrücken des Kugellagers und anschließendes Fixieren einfach und schnell beheben.
Der Recorder ohne GehäuseAusgeklappte Platinen (Serviceposition)Blick auf die Mechanik (Kopfscheibe etc.)
Nach der Reparatur des mechanischen Fehlers und einem ersten Funktionstest, war noch auf dem Powerboard ein Fehler der 5V Spannungsversorgung zu finden. Dieser äußerte sich durch ein Nichtanlaufen sämtlicher Antriebe. Hier war im Schaltwandler eine IC-Sicherung defekt. Diese wurde durch eine defekte Schottky-Diode der Buck-Konverterschaltung ausgelöst. Auch dieser Fehler war schnell behoben. Und nach einer Überprüfung und Justage der Betriebsspannungen nach den Sollwerten des Servicemanuals, verrichtete das Laufwerk wieder seinen Dienst. Ich war sogar über die hervorragende Bildqualität erstaunt, die das Gerät wiedergeben konnte. Durch seine kompakten Abmessungen kann ich den AG6400 zukünftig sogar zum Digitalisieren alter VHS-Bänder einsetzen.
Aufwendige Verdrahtung zwischen den Boards
Frontansicht ohne Gehäuse
In den Datenblättern und der Werbung zu dem AG-6400 hat der Hersteller einige Features und Funktionen sinngemäß wie folgt beworben:
High Quality Bildwiedergabe Die Bandgeschwindigkeit entspricht dem VHS Standard bei einer Videospurbreite von 49µm. Mehrere Technologien zur klaren und detaillierten Bildwiedergabe sind in dem Gerät vereint.
HI-FI Sound
Ein Vierkanal System bestehend aus zwei ’normal‘ Audiokanälen mit Dolby Rauschunterdrückung und zwei ‚HD-Sound‘ Kanälen ermöglichen den Genuss von High Quality Aufnahmen. Eine 3.5mm Kopfhörerbuchse sowie zwei 6.3mm Mikrofonbuchsen zur getrennten Einspeisung beider Kanäle samt getrennter Aussteuerung mit VU-Metern runden das Spektrum der Audiooptionen ab.
VU-Meter und Audioregler
Time Code Aufnahme und Wiedergabe Zur Steuerung in linearen Schnittsystemen ermöglicht der Recorder die Aufzeichnung von externen EBU Timecode Signalen auf Kanal 2 der Längsspur.
Externer Kameraanschluss
Ein Anschluss für eine externe Kamera mit einer maximalen Leistungsaufnahme mit bis zu 27W ist ebenfalls vorhanden. Hier können Kameras mit 3-Röhren Vidicon System angeschlossen werden.
Ein Schema mit den Anschlussmöglichkeiten ist im folgenden Bild dargestellt:
Anschluss Schema de AG6400 (Bild: Herstellermanual)

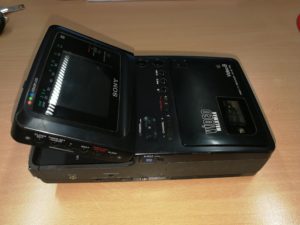

Gelegentlich stöbere ich auf Flohmarkt Webseiten nach Vintage- und Retrogeräten aus den 70er, 80er und 90er Jahren. Wenn ein absolutes Schnäppchen in Sicht ist, dann schlage ich zu und opfere ein paar Euro. Dieses Mal habe ich eine ganze Kiste mit portablen Medienwiedergabegeräten der Marke Sony gefunden. Das Ganze hat mich gerade einmal den Gegenwert einer Packung Cafe gekostet. Allerdings ist auch der Zustand der Geräte, was die Funktion betrifft, unbekannt. Ein besonders schönes Stück (ja – das liegt immer im Auge des Betrachters) aus dieser Kiste ist der Videowalkman GV-8E von Sony. Das ist ein portabler, analoger Video Player/Recorder, der einen VHF/UHF Fernsehtuner und einen LCD Monitor in einem Gerät integriert hat. Das mag zwar heute nichts Aufregendes mehr sein, jedoch war der GV8E zur Markteinführung 1988 ein sehr schönes und teures Stück Technik. Also landet der Portable auf meinem Tisch und bekommt vom Netzteil seine 6V DC Versorgung. Die Ernüchterung kommt dann auch so schnell wie die anfängliche Euphorie. Das Gerät zeigt trotz aufrechter Energieversorgung keinerlei Funktion. Es reagiert auf keinen Tastendruck, es leuchtet keine Led. (Irgendwie habe ich das auch schon so oder ähnlich erwartet)
Doch der Ehrgeiz ist zu groß, nicht doch einmal in das Innere des Gerätes zu blicken und nach dem Problem Ausschau zu halten. Schnell habe ich mit dem Zerlegen begonnen und das Gerät einmal grob ein seine Komponenten aufgeteilt. Im Netz findet man die Serviceunterlagen, die hier sehr hilfreich sind.
GV8E in Einzelteilen
Nach der Begutachtung des Blockschaltbildes des gesamten Systems, war der Start der Fehlersuche das DC/DC Konverterboard. Diese von einem Schirmblech umhüllte Platine produziert aus der 6V Eingangsspannung sämtliche, für die Versorgung der einzelnen Komponenten benötigten Spannungen. Eine Messung an den Test Pins am Board zeigte, dass einige Spannungen fehlten. Also muss hier schon ein Problem zu suchen sein.
Lötseite des DC/DC Converter BoardsBauteilseite des DC/DC Converter Boards
Nach dem Entfernen des Schirmblechs und einer Inspektion der Bauteile ist mir eine defekte 1.6A Sicherung (F103) aufgefallen. Diese Sicherung schützt den Primärkreis des Schaltwandlers. Aus dem Plan ist ersichtlich, dass der Transistor Q114 niederohmig war und so das Auslösen der Sicherung verursacht hat.
Auszug aus dem Schaltplan des DC/DC Converters
Bei dem Transistor handelt es sich um einen 2SB1121 Bipolar PNP Transistor. Den hatte ich natürlich nicht in meiner Sammlung. Also die Bauteilekisten nach einem geeigneten Ersatz durchforstet…
Ersatz für 2SB1121 ist ein PBSS5250Z
Gefunden habe ich dann einen PBSS5250Z, der zwar ein etwas größeres Gehäuse hat, aber dafür seinen Dienst in der Schaltung verrichten sollte.
Defekter Q114 ausgebaut
Aufgrund der größeren Bauform und des geringen Platzangebotes konnte ich den Ersatztransistor nur stehend einlöten.
Q114 erneuert
Jetzt fehlt noch eine neue Sicherung in der Platine. Nach dem Einbau und der Überprüfung der weiteren Bauteile in den betroffenen Stromkreisen ging´s an den nächsten Funktionstest. Alle Boards wieder elektrisch miteinander verbunden und 6V an die Batterieklemmengelegt – und siehe da, das Powersupply Board fährt hoch und die Spannungen sind da. Jetzt lässt dich der GV8E mit dem Powertaster wieder einschalten, die LED leuchtet auch und aus dem Lautsprecher ist ein leises Rauschen zu hören. Jedoch läuft keiner der Laufwerksmotoren und der LCD-Monitor bleibt auch dunkel. Beim Betätigen des „Eject“ Tasters leuchtet die LED ganz kurz, aber der für den Auswurf des Kassettenfaches zuständige Motor läuft nicht an. Das bedeutet -> weiter nach Fehlern suchen. Zunächst widme ich mich einmal dem LCD Monitor. Der ist schnell ausgebaut und zerlegt. Umso weniger erfreulich, ist der Zustand der Platine. Hier haben die „verwesenden“ Elektrolytkondensatoren mit ihren „Körperflüssigkeiten“ gewütet. (Damit sind natürlich die Elektrolyte gemeint)

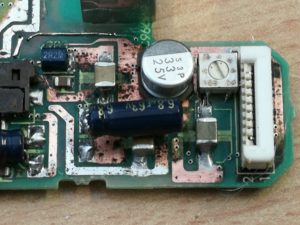

Ausgelaufene Elektrolytkondensatoren
Die flüssigen Elektrolyte der Elkos sind über die Jahre ausgelaufen und haben die Leiterbahnen und auch die Lötstellen angegriffen. Teilweise ist es so schlimm, dass kleine Bauteile, wie SMD Transistoren und Widerstande, schon beim Berühren von der Platine abfallen. Spätestens jetzt ist es unbedingt notwendig, den Schaltplan des Gerätes bei der Hand zu haben. Sonst wird´s nachher schwer, die fehlenden Teile wieder richtig nach zu bestücken. Aber vorher mussten die alten Elkos erst einmal entfernt werden.
so sieht die Platine unter den Elkos aus
Mit Leiterplattenreiniger konnte ich die Reste der Elektrolyte entfernen, um dann erst die Beschädigungen an der Platine zu sehen. Korrodierte Bereiche mussten mit einem Glaspinsel angeschliffen und verätzte Bauteile erneuert werden. Nach einer erneuten Reinigung haben die neuen Kondensatoren (diesmal Keramik-Vielschicht-Kondensatoren anstelle der Elkos) ihren Platz gefunden.
Platine mit neuen Bauteilen
Nach dieser Prozedur war es dann soweit. Der nächste Funktionstest startete. Nach dem erneuten Verbinden sämtlicher Steckverbindungen und der Energieversorgung gab es weitere Lebenszeichen. Die Hintergrundbeleuchtung (CCFL) startete wieder und in der linken oberen Ecke war „00:00“, die blinkende Uhr des Onscreen Displays zu erkennen… Leider war das auch schon alles. Die OSD-Darstellung war sehr verschwommen und der Rest des Bildes war weiß. Die Helligkeitsregler reagierten nicht. Also musste das Board unter die „große“ Lupe.

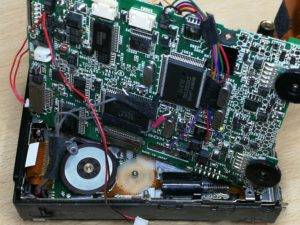

Das Board des LCD-Monitors hatte noch viele unterbrochene Leiterbahnen, die mühevoll mit einzelnen Litzen und Kupferlackdraht repariert werden mussten. Es waren auch noch einige SMD Komponenten (Widerstände und Transistoren) an ihren Anschlüssen derart korrodiert, dass hier nur ein Austausch half. Das Ergebnis sieht zwar etwas wild aus, aber ein weiterer Funktionstest verlief dann endlich positiv.
Repariertes Displayboard
Nachdem ich den Monitor wieder zusammenbaut hatte, ging´s an das Laufwerk. Auch hier habe ich zuerst alle SMD-Elkos geprüft bzw. erneuert, da wirklich ALLE ausgelaufen waren. Glücklicherweise waren die Platinen hier nicht so extrem verätzt und konnten einfach gereinigt werden. Dann kam der Funktionstest. Und leider gab es auch hier noch Probleme. Es gab keinen Kassettenfachauswurf und keinerlei Reaktionen eines der Antriebe. Nach dem Studium des Servicemanual und dem Messen vieler Versorgungsspannungen konnte ich einen Prozessor als Fehlerquelle ausmachen. Es handelt sich um einen SONY CXP80116.
Sony CXP80116
Dieser Chip steuert sämtliche Antriebe, Leds, fragt Sensoren ab, etc. Für das Auswerfen des Kassettenfaches ist er auch zuständig. Über Pin 20 und 21 steuert er ein Treiber IC (Brücke) an, das wiederum den Lademotor versorgt. Und genau die beiden Ausgänge blieben auf 0V. Wenn die „Eject“ Taste betätigt wurde, waren anstelle der 5V nur ein paar Millivolt zu messen. Also stand zuerst der Verdacht nahe, der Treiber IC hat einen Fehler und zieht die Ausgänge des Controllers hinunter. Also die Ausgänge vom Controller zum Motortreiber getrennt und an den Motortreibereingang direkt 5V angelegt – und siehe da, der Lademotor wurde angesteuert. Also liegt der Fehler am 80116er. So einen konnte ich nach einigem hin und her auch noch finden und tauschte ihn aus. Ein erneuter Test erfreute mich, denn die Kassette konnte wieder geladen werden und die Kopftrommel startete.
Und schon zeigte sich das nächste Problem. Einer der beiden Ladearme fuhr nur den halben weg und blieb dann hängen. Das bedeutet, auch die Mechanik des Laufwerks muss ich zerlegen. Gesagt – getan. Glücklicher Weise war nur ein kleiner Bolzen schuld, der einen Mitnehmerhebel festhält. Dieser hatte sich gelockert und ist herausgerutscht. Das Problem war also schnell behoben. Jetzt endlich konnte ich wieder einen Funktionstest machen. Und dieses Mal klappte auch alles. Die Kassette wurde geladen, die Kopfscheibe startete, das Band fädelte ein und schlussendlich ließ es sich auch Abspielen. Nachdem ich alle Funktionen getestet hatte, der GV-8E wieder zusammengesetzt werden. Jetzt kann er als „Museumsstück“ in die Vitrine 😉
läuft wieder
Technische Daten des GV-8E:
Video recording System: Rotierendes Zweikopf-Helical-Scan-FM System
Audio recording System: Rotierender Kopf, FM System
Ein alter Begleiter im Bereich Messgeräte ist das Tischmultimeter von Keithley. In unseren Labors werden vorwiegend die Typen der 2000er Serie eingesetzt. Es gibt sie in unterschiedlichen Ausstattungsvarianten betreffend der Schnittstellen zur Außenwelt. Hier ist GBIP-Bus natürlich ein Standard, ebenso wie RS232. Die neueren Geräte besitzen mittlerweile ein LAN Interface mit dem eine Kommunikation über das Internet Protokoll möglich ist. Über jede dieser Schnittstellen kann über „Standard Commands for Programmable Instruments“ (SCPI) mit dem Gerät kommuniziert werden. In diesem Beispiel werde ich das Keithley 2000 über Matlab ansteuern und zyklisch über einen längeren Zeitraum Messwerte auslesen, diese in Matlab speichern und schlussendlich in einem Plot ausgeben – quasi einen simplen Datalogger konfigurieren. Der Zweck dieses Aufbaus ist es, den Spannungsverlauf (bzw. auch Strom) eines Akkus bzw. Batterie eines Low-Energie Device zu erfassen.
Rückseite des Keithley 2000GPIB Interface (IEEE488)RS232 Schnittstelle
In diesem Beispiel werde ich die serielle Datenübertragung per klassischer RS232 Schnittstelle verwenden, da diese für meine Anwendung vollkommen ausreicht. Zudem kann ich mir die Installation der Treiberpakete für das GPIP-USB Interface ersparen. 🙂 Da viele der aktuellen Rechner und Laptops auch keine RS232 Ports mehr haben, muss ein USB-RS232 Adapter (beispielsweise FTDI232 etc.) her.
USB-RS232 Adapter am Keithley2000
Ist die Verbindung zwischen dem Multimeter und dem Rechner hergestellt, kann, wie in diesem Beispiel, über ein Matlabskript kommuniziert werden. Dem Keithley muss nur mehr mitgeteilt werden, dass es über die serielle Schnittstelle „sprechen“ soll. Die folgenden Code-Schnipsel zeigen, wie man einfach über SCPI Daten auslesen kann:
serialObject = instrfind('Type', 'serial', 'Port', 'COM26', 'Tag', '');
%serialPort = 'COM23';
%serialObject = serial(serialPort,'BaudRate',9600, 'DataBits',8);
if isempty(serialObject)
serialObject = serial('COM26','BaudRate',57600, 'DataBits',8);
else
fclose(serialObject);
serialObject = serialObject(1)
end
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%
% Sourcemeter 2000 setup
%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
fopen(serialObject)
% fprintf(serialObject,':*RST')
time = now;
voltage = 0;
%%
figureinstanz = figure('NumberTitle','off',...
'Name','Spannungslogg',...
'Color',[0 0 0],'Visible','off');
plotinstanz = plot(voltage,time,'Color','red');
%% Messzeit und evtl Messintervall
stoptime = 10; %60 seconds
timeInterval = 1; % brauch' ma jetzt nicht
% Messgeraet einstellen
fprintf(serialObject,':SOUR:FUNC:MODE CURR'); % current source selection.
fprintf(serialObject,':SOUR:CURR:MODE FIXED'); % changes voltage mode to fixed
fprintf(serialObject,':SOUR:CURR:LEV 0'); % sets current to 0
fprintf(serialObject,':SENS:FUNC "VOLT"');
fprintf(serialObject,':SENS:VOLT:PROT 4');
%fprintf(serialObject,':SENS:CURR:RANG:AUTO ON');
fprintf(serialObject,':SENS:VOLT:RANG 10');
fprintf(serialObject,':FORM:ELEM VOLT');
% %fprintf(serialObject,':TRAC:COUN 1');
% %fprintf(serialObject,':TRAC:FEED:CONT NEV');
%
%
% fprintf(serialObject,':TRAC:CLE');
%
% fprintf(serialObject,':TRAC:POIN 10');
% fprintf(serialObject,'TRAC:FEED:SENS');
% fprintf(serialObject,'TRAC:FEED:CONT NECT');
% fprintf(serialObject,'TRIG:COUN 10');
% fprintf(serialObject,':OUTP ON');
%
% fprintf(serialObject,':INIT');
% fprintf(serialObject,':TRACE:DATA?');
%% Daten abholen
count = 1; voltage(1)=4
tic;
time=toc;
% while time<=stoptime
while voltage>=1.5
% fprintf(serialObject,':INIT');
% fprintf(serialObject,':TRAC:FEED SENS');
% fprintf(serialObject,':TRAC:DATA?');
%
fprintf(serialObject,':READ?');
voltage(count) = fscanf(serialObject,'%f');
time(count) = toc;
set(plotinstanz,'YData',voltage,'XData',time);
set(figureinstanz,'Visible','on');
pause(timeInterval);
count = count +1;
end
figure(1);
plot(time,voltage);
grid on; hold on;
xlabel('Zeit [s]'); ylabel('Batteriespannung [V]')
title('Spannungsverlauf Batterie 3V Lithium (2032 mit Modul) im default mode');
% fprintf(serialObject,':OUTP OFF');
%% Put the instrument in local mode
fprintf(serialObject,'SYSTEM:LOCAL');
fclose(serialObject);
Wie so ein Datalog dann aussieht, ist in der folgenden Grafik dargestellt. Hier ist der Spannungsverlauf einer nahezu entladenen Batterie bis zum Abschalten des Verbrauchers über die Zeit aufgezeichnet worden.
Das dritte Jahr „Technik- und Retroblog“ ist jetzt um und ich habe es geschafft, mindestens einen Beitrag im Monat zu erstellen. Es gibt auch noch reichlich Material aus alten Zeiten, worüber ich hier wieder posten möchte. Die Zugriffsstatistik auf die Blogseite zeigt mir auch, dass sich auch einige Besucher hierher verirren…
Ich bin auch immer wieder auf der Suche nach kleinen, kuriosen Geräten und Spielzeugen aus den 70er, 80er Jahren. Doch Vieles ist nicht mehr zu bekommen und komplett verschwunden. Es wird leider immer schwieriger Dinge aus seiner Jugendzeit zu finden. Aber wir werden sehen, was das neue Jahr bringen wird 🙂
In diesem Post möchte ich mich einmal etwas anderem widmen. Es geht nicht um Retrotechnik, sondern um eine Kleinigkeit, die mir das Arbeiten im Büro erleichtert. Eines der vielen Messgeräte mit denen ich zu tun habe, ist ein Agilent LCR-Meter. Mit dem LCR-Meter 4297A kann man bekannterweise ja die Induktivität, die Kapazität, etc. von elektrischen Bauteilen und generell von Strukturen, die dem Bereich der Elektronik/Elektrotechnik zugeordnet sind, messen. Grob gesagt, der 4297A misst eigentlich nur Strom / Spannung, die Phasenlage zwischen den beiden und die Energierichtung. Und das bei einer bestimmten Frequenz. Mathematisch werden dann aus diesen Paramatern alle Größen wie L,C,R,X,Y,Q,PHI,… errechnet und ausgegeben. Die Frequenz hier hierbei vom 1MHz bis 3GHz (in 100kHz Schritten) einstellbar. Idealerweise kann das Messgerät nicht nur in einem Frequenzpunkt messen, sondern auch in vielen. Mit „vielen“ ist hier gemeint, dass das Messgerät Frequenztabellen mit 32 Einträgen erzeugen kann. Von diesen Tabellen existieren acht Stück. So ist es möglich, den Verlauf einer gemessenen Größe in Form einer Kurve darzustellen. Allerdings ist das ziemlich umständlich. Die Inhalte der Tabellen müssen händisch (als „csv“ Dateien) Tabelle für Tabelle exportiert und gespeichert werden. Das bedeutet, jede Tabelle muss einzeln angewählt werden. Danach ist der Dialog „Export List View“ zu selektieren – dann ein Speicherpfad und Dateiname anzugeben. Erst jetzt werden die ersten 32 Datensätze exportiert. Dieser Vorgang ist insgesamt achtmal zu wiederholen. Gespeichert wird auf eine 3,5 Zoll Floppy Disc – das einzige verfügbare Medium. Man könnte den 4297A optional auch in ein LAN hängen und eine Dateifreigabe einrichten. Der händische Export bleibt aber nicht erspart. Auf einem „normalen“ Rechner können die .csv Files jetzt geöffnet werden. Die müssen dann im postprocessing händisch zusammengefügt werden. Erst jetzt kann aus den Daten ein Diagramm gebastelt werden. Hier bietet sich als Tool Matlab von Matworks an, das in unseren Laboren im Rahmen der Ausbildung häufig eingesetzt wird.
NI GPIB – USB Controller
Um diesen umständlichen Prozess wesentlich zu vereinfachen, habe ich ein kleines Skript erstellt, das über die SCPI – Befehle (Standard Commands for Programmable Instruments) mit dem Messgerät kommuniziert. Das soll heißen: Das Messgerät ist über einen GPIB-USB Controller mit einem PC verbunden. Auf dem PC befindet eine Matworks Matlab Installation samt den benötigten Toolboxen. Das Matlab-Skript soll nun einfach die Tabellen der Reihe nach durchschalten und die Inhalte der einzelnen Parameter auslesen und einem Array speichern. Der Inhalt der Arrays wir dann direkt in einem Plot dargestellt. Diese Methode bedient sich aber nur der Inhalte der Tabellen. Es wäre natürlich auch möglich, über das Skript in einer Schleife jede gewünschte Frequenz direkt einzustellen, die Messwerte auszulesen, die nächste Frequenz anzuwählen usw. Das würde max. 29990 Punkte über den gesamten Frequenzbereich ergeben. Die acht Tabellen á 32 Punkte erlauben hingegen nur 256 Punkte. Das ist fürs erste aber ausreichend und auch viel schneller.
Transmission Line 50 Ohm mit Abschlusswiderstanddie Leitung ist terminiert
In dem Beispiel ist der Impedanzverlauf (Z-Verlauf) einer 50 Ohm Transmission Line dargestellt. Das Ende der Leitung ist dabei mit einem 50Ohm Widerstand abgeschlossen. Der Frequenzbereich ist 1MHz bis 3 GHz. Anders sieht es aus, wenn die Leitung offen oder kurz geschlossen ist. Die elektromagnetische Welle wird dann nicht, wie bei dem „matched“ (angepassten) System am Ende der Leitung in Wärmeenergie umgewandelt, sondern zurück in das System reflektiert.
die Leitung ist kurzgeschlossen
Das folgende ganz einfache Matlabskript ermöglicht das Auslesen der Messgeräteparameter. Das Skript dient als Beispiel, wie man schnell zu den Messdaten kommt. Im Programmingmanual des Herstellers vom LCR-Meter sind alle SCPI Kommandos und reichlich Beispiele angeführt, mit denen man mit dem Messgerät kommunizieren kann.
%auslesen der agilent LCR Keule 4287A
%gekodet von ingmar bihlo Ende November 2017
%anschluss über gpib ni adapter
%LCR gpip adresse: 5
%%
%vorarbeiten an LCR Keule
%
% Es müssen 8 Tabellen mit je 32 Punkten definiert sein
% (power und average ist egal, wird nicht ausgelesen)
% die CALibration muss gemacht worden sein
% unter "measurement parameters" muessen vier parameter definiert sein
% zb. Z, qhi, R, L, etc... diese sind dann in den variablen param1 bis 4
% enthalten
%%
% gpib interface oeffnen und identifier lesen
g = gpib('ni', 0, 5);
g.InputBufferSize = 100000; % Set the buffer size
fopen(g);
fprintf(g, '*IDN?')
idn = fscanf(g);
fclose(g);
num1all=0; % initialisieren der variablen für den summenvector
num2all=0;
num3all=0;
num4all=0;
freq=0;
fopen(g);
%read list parameters (frequency points)
fprintf(g, ':SOUR:LIST?');
fpoint=fscanf(g);
listchar=strsplit(fpoint,',');
list=[cellfun(@str2num, listchar(:,1:end))]
clear listchat; clear fpoint;
%analyze list content
points=freq(1);
for i=1:8
%Tables selecten
fprintf(g, strcat(':SOUR:LIST:TABL 0',num2str(i)));
pause(1); %pause 1s zum umschalten der tabelle
%parameter1 abholen
fprintf(g, ':DATA:FDAT1?'); %parameter 1 anfragen
par1=fscanf(g); %parameter 1 holen
string1=strsplit(par1,','); %parameter 1 string nach komma zerlegen
%num1=[cellfun(@str2num, string1(:,1:end))] %parameter 1 strings in dec konvertieren
num1=[cellfun(@str2num, string1(:,1:end))];
num1all=[num1all,num1]; %parameter1 aktuell mit parameter1 aus vorherigem durchlauf concentenaten
fprintf(g, ':DATA:FDAT2?');
par2=fscanf(g);
string2=strsplit(par2,',');
num2=[cellfun(@str2num, string2(:,1:end))]
num2all=[num2all,num2];
fprintf(g, ':DATA:FDAT3?');
par3=fscanf(g);
string3=strsplit(par3,',');
num3=[cellfun(@str2num, string3(:,1:end))]
num3all=[num3all,num3];
fprintf(g, ':DATA:FDAT4?');
par4=fscanf(g);
string4=strsplit(par4,',');
num4=[cellfun(@str2num, string4(:,1:end))]
num4all=[num4all,num4];
%read list parameters (frequency points)
fprintf(g, ':SOUR:LIST?');
fpoint=fscanf(g);
listchar=strsplit(fpoint,',');
listraw=[cellfun(@str2num, listchar(:,1:end))];
list=listraw(:,2:end); %von pos2 das feld schreiben (an pos ist die anzahl der zeilen)
for c=1:3:96
freq=[freq,list(c)]; %von jedem 3. wert aus list ein neues array bilden
end
clear listchat; clear fpoint;
pause (1);
end
%%
%ausgabevariablen festlegen
frequency=freq(:,2:end);
param1=num1all(:,2:end);
param2=num2all(:,2:end);
param3=num3all(:,2:end);
param4=num4all(:,2:end);
%%
% Cell array richtig uma drahn
x1=param1(1:32);
y1=param1(33:256);
param1 = [y1 x1];
x2=param2(1:32);
y2=param2(33:256);
param2 = [y2 x2];
x3=param3(1:32);
y3=param3(33:256);
param3 = [y3 x3];
x4=param4(1:32);
y4=param4(33:256);
param4 = [y4 x4];
%%
%uerberflüssige variablen loeschen
clear c; clear i; clear list; %clear freq;
clear par1;clear par2;clear par3;clear par4;
clear string1;clear string2;clear string3;clear string4;
clear num1all;clear num2all;clear num3all;clear num4all;
fclose(g);
%plotten der ergebnisse
figure(1);
plot(frequency,param1);
grid on; hold on;
xlabel('Frequency [Hz]'); ylabel('Measurement Parameter1 |Z| [Ohm]');
title('Agilent LCR Keule');
figure(2);
plot(frequency,param2);
grid on; hold on;
xlabel('Frequency'); ylabel('Measurement Parameter2');
title('Agilent LCR Keule');
figure(3);
plot(frequency,param3);
grid on; hold on;
xlabel('Frequency'); ylabel('Measurement Parameter3');
title('Agilent LCR Keule');
figure(4);
plot(frequency,param4);
grid on; hold on;
xlabel('Frequency'); ylabel('Measurement Parameter4');
title('Agilent LCR Keule');
Der Sony TC-150 ist das neueste, alte Mitglied in der Sammlung. Wiederum als Defektgerät erworben, fand dieses Schätzchen einen Platz in der Werkstatt. Nach einer schnellen Inspektion war gleich klar, hier hat der Zahn der Zeit genagt und wie oft üblich, die Antriebsriemen spröde gemacht, bzw. sie zersetzt. Ansonsten ist das Gerät in tadellosem Zustand, kaum Kratzer und Beschädigungen am Gehäuse. Auch das Batteriefach war sauber. In dem Gerät befinden sich vier unterschiedlich lange Vierkantriemen.
die zu erneuernden Riemen
Geeignete Ersatzriemen bekommt man beispielsweise bei einem großen Elektronikhandel, der in Österreich mit sechs Megastores vertreten ist. Unter der Bezeichnung „Antriebsriemensortiment“ und „1.1mm Kantenlänge“ wird man schnell fündig. Weniger schnell geht das Austauschen der Riemen. Hier sollte man sich zumindest eine halbe Stunde Zeit nehmen und das Zerlegen des Laufwerks vorsichtig angehen.
Um zu den Riemenscheiben zu gelangen, bzw. diese weiter freischrauben zu können, muss die Hauptplatine abgenommen werden. Dies geht aber nur, wenn einige Leitungen abgelötet werden. Erst dann kann man die Platine hochklappen. Ist das erledigt, kann man die Haltebleche über den Riemenscheiben abschrauben. Sie bilden den Gegenhalt der Schwungräder (Kapstanwelle). Bei dieser Gelegenheit bietet es sich an, die Kapstanwelle auf Schmutz (durch Bandabrieb) und Beschädigungen zu prüfen, bzw. sollte sie gereinigt werden. Auch die Andruckrolle darf nicht außer Acht gelassen werden. Bei diesem Modell war beides in einem super Zustand. Die Andruckrolle war weder verglast und spröde, noch mit Bandabrieb verunreinigt oder eingelaufen. So konnte ich die neuen Riemen auflegen. Der Hauptriemen vom Motor wird mit einer Drehung von 90° aufgelegt. Hier sollte man sich, falls noch vorhanden, die Einbaulage des alten Riemens merken, oder nach dem Auflegen des neuen Riemens zumindest einen kurzen Probelauf machen.
Dreht sich wieder alles (und vor allem auch in die richtige Richtung) dann kann mit dem Zusammenbau begonnen werden. Drähte wieder anlöten, Platine verschrauben und schon ist die „Reparatur“ beendet. Sollte man eine Testkassette besitzen, so können hier noch einige Parameter, wie zum Beispiel Bandgeschwindigkeit oder die Spurlage des Tonkopfes überprüft und gegebenenfalls justiert werden.
Der TC150 nach Austausch der RiemenDas VU-Meter zur Aufnahmeaussteuerung und Batteriekontrolle
Technische Daten des SONY TC-150:
Hersteller: Sony
Type: TC-150 (Europa) bzw. BT-50 USA
Herstellungsjahr: ca. 1977 – 1982 (lt. diverser Internetquellen)
Modellart: portabler Kassettenrecorder
(Cassette Corder)
Hauptprinzip: NF-Audio
Magnetbandaufzeichnung/Wiedergabe
Bandgeschwindigkeit: 4.8cm/s
Magnetköpfe: 1 Aufnahme-/Wiedergabekopf
1 Löschkopf (Permanentmagnet)
Halbleiter: 8 Transistoren, 5 Dioden, 2IC´s, 1 FET
Leistungen: Ausgangsleistung: max. 360mW
Leistungsbedarf Versorgung: max. 9W
Versorgungsspannung: Batterie 4×1.5V AA, oder Akkupack BP28
12V Caradapter bzw. 6V 4W Steckernetzteil
Betriebszeit: 2.5h bei kontinuierlicher Aufnahme
Lautsprecher: Dynamischer 5cm Lautsprecher
Abmessungen: 174 x 29.5 x 113 mm (BxHxT)
Gewicht: ca. 769g
