VFD-Uhr mit Datum, Wochentag und Sound

Loading

Einen neuen Bausatz zum Thema Vakuum Fluoreszenz Display habe ich von Günter (gr-projects) erhalten. Vielen Dank!

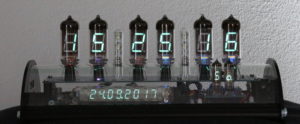

Es ist eine Uhr mit Vakuum-Fluoreszenz-Anzeigeröhren der Typen IV-11 für die Stunden, Minuten und Sekundenanzeige und einer IV-18 Röhre für die Datumsanzeige, sowie IV-3 zur Darstellung des Wochentages. Die Uhr besteht aus einem Mainboard mit Spannungsversorgung, CPU, MP3-Modul sowie den Treiberbausteinen für die Röhren. Die Uhrzeit wird über einen extern angeschlossenen DCF-77 Empfänger eingestellt und synchronisiert. Später wird das Board noch mit einer Realtimeclock-Schaltung erweitert.  Die Energieversorgung für die gesamte Schaltung kommt von einem kleinen Steckernetzteil mit 12V/1.2A. Die gesamte Stromaufnahme beträgt ca. 450mA. Als besonderes Feature besitzt die Uhr ein kleines MP3-Soundmodul mit MicroSD-Kartenslot. Dieses erhält vom Microcontroller über die serielle Schnittstelle zu jeder viertel-Stunde ein entsprechendes Kommando, ein MP3 File abzuspielen. So wird die viertel Stunde mit einem „Gongschlag“, die halbe Stunde mit zwei und die dreiviertel Stunde mit drei „Gongschlägen“ signalisiert. Zur vollen Stunde wird die entsprechende Uhrzeit angesagt.

Die gesamte Schaltung ist in ein Alu-Acryl Gehäuse eingebaut. Alle Formteile sind gefräst und werden  verschraubt. Ein Video vom Aufbau und der Funktion ist unten zu sehen:
