Ein besonderes Dankeschön möchte ich in diesem Beitrag an die Firma Rohde und Schwarz Österreich GmbH für die kostenlose Überlassung eines Hameg Mixed Signal CombiScope HM1508 aussprechen. Vielen Dank für diese Spende.

Das Hameg HM1508 ist ein Vier-Kanal Oszilloskop mit zwei analogen Kanälen und zwei Logic-Eingängen. Die Samplerate beträgt 1GS/s bei einer Speichertiefe von 106 Punkten pro Kanal. Die analoge Bandbreite beträgt 150MHz. Das Gerät ist noch mit einer klassischen Monochrom-Anzeigeröhre ausgestattet und bietet etliche Funktionen der modernen Speicheroszilloskope.

So sind beispielsweise Messungen am Signal im Amplituden- und Zeitbereich per Cursor und auch automatisch möglich.

Die Datenpunkte werden per Interpolation (sinx/x, pulse, bzw. linear) verbunden. Die Dataaquisition kann in den Modi: single, average, envelope, roll und refresh erfolgen. Die vertikale Darstellung ist in den Bereichen von 1mV bis 20V pro Division einstellbar. Weiters bietet das Hameg einige Math-Funktionen sowie die Moglichkeit, die erfassten Daten zu speichern und exportieren.

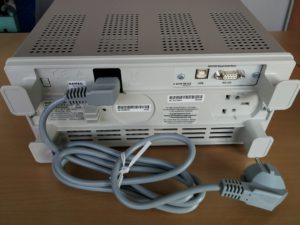

Eine USB-Schnittstelle, sowie eine RS232 DB9 Buchse dienen als Schnittstelle zur Aussenwelt.

Ebenso im Lieferumfang enthalten: Die Signalprobes (eine pro Channel)

Die Abmessungen betragen: 285 x 125 x 380 mm
Gewicht: 5,6kg
Leistungsaufnahme: 35W bei 240VAC und 50Hz
