Philips Radio Recorder 22AR090

Philips 22AR090

Ein riesiges Dankeschön muss ich an dieser Stelle ich an Herrn Matthias Haselberger aussprechen. Als ehemaliger Entwickler bei dem Elektronikkonzern Philips und jetzigem Kollegen an der FH Kärnten, hat mir Matthias es möglich gemacht, den Radio-Recorder Philips 22AR090 aus meiner Jugendzeit wieder zu bekommen, um ihn in die Sammlung aufnehmen zu können. Vielen Dank für diese Spende!

Der Radiorecorder Philips 22AR090 wurde 1981/1982 von Philips in Österreich entwickelt und hergestellt. Er war damals einer meiner ersten Recorder und hat mich mit den Hits der Zeit versorgt. Leider war, wie bei vielen technischen Geräten zu der Zeit, mein Interesse am Innenleben auch sehr groß, was aber oft aufgrund des fehlenden Wissens, den Tod des Gerätes zur Folge hatte. So kam es beispielsweise vor, dass ein im Gerät untergebrachter Schalter zur Spannungsumschaltung 110/220V, aus reiner Neugier während dem Betrieb umgeschaltet wurde. Das Resultat war ein Rauchzeichen aus dem Transformator und dem anschliessenden Schweigen des Radios…

Ein Bild aus 1982. Leider ist der AR090 rechts im Bild nicht gut zu erkennen

zu den technischen Daten des Philips 090:

Modellbezeichnung:     Radio-Recorder 22AR090 /50
Hersteller :                         Philips – Österreich
Herstellungsjahr:           1981/1982
Kategorie:                           Rundfunkempfänger mit Kassettenrecorder
Halbleiter:                           BF324 BF495 BC548 BC549 TDA1011
                                                   TDA1220 TDA1059
Hauptprinzip:                    Superhet allgemein; ZF/IF 468/10700 kHz
Wellenbereiche:              Mittelwelle und UKW (FM)

Funktionen:                        UKW/Mittelwellenempfänger &
                                                   Kassettenrecorder und -spieler
Energieversorgung:       Netzbetrieb:  127V, 220 V
                                                   Batteriebetrieb: 6 × 1,5 Volt
Lautsprecher :                  Dynamischer Lautsprecher Ø 11 cm Ausgangsleistung:          1 W
Material:                              Plastikgehäuse, Thermoplast
Abmessungen (BHT) :  320 x 175 x 70 mm / 12.6 x 6.9 x 2.8 inch
Nettogewicht:                  1.5 kg

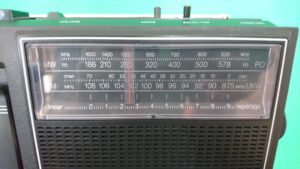

Eine grosse, übersichtliche Skala zeigt die Frequenzen und Bänder für UKW und MW Bänder an.

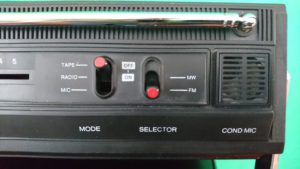

Mit dem Mode-Umschalter wird zwischen Kassetten-, Radio und Microfonbetrieb gewählt. Der „Selektor“ wählt die Radiobänder aus.

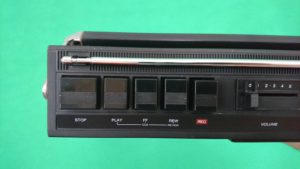

Die Tasten für die Bedienung des Kassetten-Laufwerks befinden sich auf der linken oberen Seite. Die Lautstärke wird mit einem Schiebepotentiometer eingestellt. (das nach 35Jahren noch immer nicht „kratzt“)

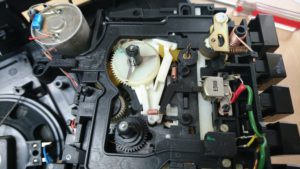

Ein Blick ins Innere – das Bandlaufwerk. Tonkopf, Löschkopf und Andruckrolle sind in super Zustand. Es sind kaum Einschleifspuren zu sehen.

Die Platine ist mit diskreten, bedrahteten Bauteilen bestückt und wartungsfreundlich aufgebaut.

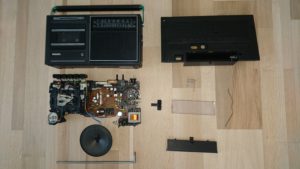

Hier ist die Übersicht aller Baugruppen dargestellt. Die Gehäuseteile werden mit Kreuzschrauben zusammengehalten. Der Lautsprecher ist mit einer Klemmfeder am Gehäuse befestigt und kann mit einem Hangriff samt dem Board und Laufwerk schnell ausgebaut werden.

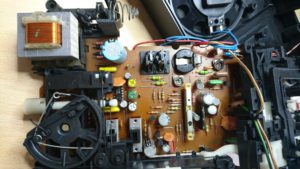

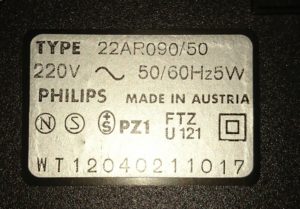

Das Mainboard samt Laufwerk. Rechts unten im Bild ist der Netztransformator, gut abgesetzt von der Niedervoltseite, zu sehen. Das ist Gerät ist 35 Jahre alt und funktioniert wie am ersten Tag. Man beachte das Typenschild samt Herstellungsland 🙂





Der Sony EV-S9000 und wenn es nach „Fisch“ riecht

Aus den Zeiten der analogen Videoaufzeichnung auf Magnetband stammt der SONY EV-S9000E Recorder. Es handelt sich dabei um einen „Pro-Consumer“ Recorder der etwa Anfang der 90iger Jahre auf den Markt kam. Er besitzt ein 8mm Videobandlaufwerk, das sowohl die Formate Video8, als auch HI8 (vergleichbar mit S-VHS) wiedergeben und aufzeichnen kann. Zu seinen Besonderheiten gehört wohl das elektrisch ausfahrbare Bedienpanel, auf dem sich unter anderem auch ein JogShuttle-Drehrad und eine integrierte Schnittsteuerung befindet. Mit dem Recorder war es möglich, über die Schnittstellen „LANC“ bzw. „Control S“ einen weiteren Recorder zu steuern und ihn als Zuspieler zu verwenden.  Die Besonderheit hierbei war, dass beide Videosignale (sowohl vom Player als auch vom Recorder) auf dem Monitor in Fenstern angezeigt wurde. So konnten alle Schnitte des Quellbandes per Timecode vordefiniert werden. Per Knopfdruck wurden alle Schnitte dann automatisch abgearbeitet. Die Maschinen arbeiteten und spulten die Bänder und man konnte zusehen, wie das Masterband entstand.

Mittlerweile arbeitet niemand mehr mit linearem Schnitt und zeichnet auf Analogbänder auf. Die Technik wurde von den Digitalbändern (D8, DVHS, DV, DVCam…) abgelöst. Auch die Bänder wurden mittlerweile abgelöst und durch Speicherkarten ersetzt. Der Fernsehstandard wurde bekanntlich ja neu definiert (HD, 4K UHD etc).

Aber: Es gibt noch Unmengen an alten Analogbändern in schlechter SD-Auflösung, die viele viele Jugenderinnerungen beinhalten. Und diese sollen ja auch in die Zukunft gerettet werden. Darum lohnt es sich, die alten Bandbaschinen am Leben zu halten, um die Erinnerungen digitalisieren und in die neuen Formate konvertieren zu können. (mp4…)

Genau eine solche Digitalisierung musste ich schnell mit einem alten Videoband durchführen. Doch falsch gedacht. Der EV-S9000 wollte nach dem Einstöpseln kein Lebenszeichen mehr von sich geben. Also: Deckel runter, Servicemanual herausgesucht und die Betriebsspannungen am Ausgang des Netzteils überprüft. Hier war schon das erste Problem zu finden. Es stimmte fast keine der Ausgangsspannungen mehr. Das Netzteil benötigte also ein Service. Wie immer bei alten Geräten werden zuserst die Elektrolytkondensatoren geprüft. Auch hier war wie erwartet, keine einzige Kapazität mehr dem Aufdruck entsprechend. Abweichungen bis zu -90% waren hier messbar. Daraufhin habe ich ausnahmslos alle Elkos erneuert. (den kleinen 56µF Elko habe ich mangels Verfügbarkeit im Lager gegen eine Parallelschaltung eines 47µF und eines 10µF ersetzt). Nach dem Reinigen der Platine und Wiedereinbau in den Metallkäfig folgte der erste Test. Und siehe da: Der Recorder startet wieder. Das Panel wurde ausgefahren aber ausser den Leds an den Tastern, keine Anzeige im Floureszenzdisplay. Ich erinnerte mich, dass das Display beim letzten Mal auch schon nicht funktionierte, ich aber zu faul war, mich darum zu kümmern. Nach längerem Betrieb des Recorders war auch der Geruch von faulem „Fisch“ wahrzunehmen, der langsam den Raum füllte. Das roch wieder nach Elkos, die ihr ganzes Inneres offenbarten. Also startete ich einen Riechangriff und versuchte die Quelle des Übels zu erriechen. Ich wurde schnell fündig und machte das Bediepanel als Verursacher aus. Ein kurzer Blick in den Schaltplan verriet mir, dass auf dem Panelboard ein Schaltwandler untergrabracht war, der sowohl die Heizspannung, als auch die hohe Spannung zwischen Anode und Kathode erzeugt. Also wurde die Platine ausgebaut um sie zu untersuchen.

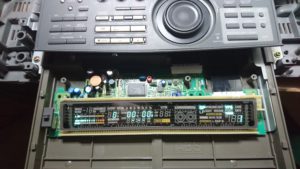

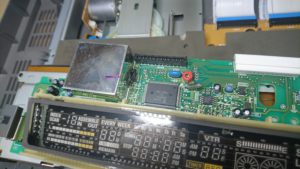

Im Bild unten ist die VFD (VakuumFloureszenzDisplay)-Anzeige zu sehen und links oben die kleine Metallbox unter der sich die DC/DC Converterschaltung verbirgt.

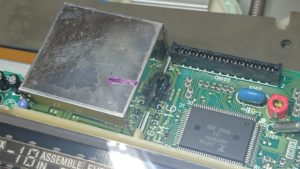

Man kann schon erkennen, dass hier etwas nicht ganz in Ordnung sein kann. Der dunkle Fleck rechts neben der Box sollte nicht sein.  Die Schirmbox ist schnell entfernt und der Blick darunter wird frei:

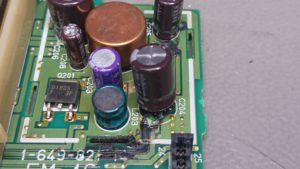

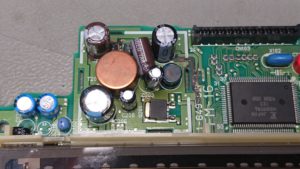

Auf der Bauteilseite ist schnell zu erkennen, dass hier ein Elko undicht ist und der ausgelaufene Elektrolyt die Leiterbahnen beschädigt hat.

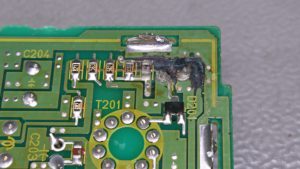

Auch auf der Lötseite sieht es nicht besser aus. Darum habe ich zuerst einmal alle Elkos entfernt, um dann mit der Reinigung und Restauration der verätzten Leiterbahnen zu beginnen.

Auch auf der Lötseite sieht es nicht besser aus. Darum habe ich zuerst einmal alle Elkos entfernt, um dann mit der Reinigung und Restauration der verätzten Leiterbahnen zu beginnen.

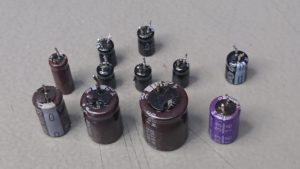

Nach dem Wiedereinbau der Elkos werden beidseitig wieder die Schirmbleche befestigt. Auch alle weiteren, auf dem Board befindlichen Elektrolytkondensatoren, werden geprüft und ggf. erneuert. Das folgende Bild zeigt die Ausbeute an defekten Teilen:

Jetzt kann das Panel wieder zusammengebaut und einem Funktionstest unterzogen werden.

Bingo! Gleich nach dem Einschalten wird das Timecodedisplay und die Audiopegelanzeige wieder sichtbar. Die VFD-Anzeige lebt wieder.



YouTube, und interessante Favoriten aus dem Bereich Technik

Dieses Mal berichte ich nicht über ein Projekt oder eine „Altgeräte-Vorstellung“, sondern möchte einige interessante Nutzer bzw. deren Beiträge aus dem Portal YouTube vorstellen. Es sind dies Beiträge aus dem Bereich Computer, Technik und Wissenschaft, die ich persönlich sehr gerne ansehe.

Als allererstes ist hier die Legende der modernen Computergeschichte zu erwähnen, die mich schon seit Jugendzeiten in den Bann gezogen hat. Der ComputerClub aus WDR Zeiten mit Wolfgang Rudolph und Wolfgang Back. Die beiden Moderatoren haben ab Anfang der 80iger bis 2003 beim Westdeutschen Rundfunk die Sendung Computerclub moderiert. In den Themen beschäftigen sich die beiden Herren allgemein mit Computern und Peripherie, neuen Entwicklungen im Bereich Elektronik und stellen hier alle möglichen Dinge vor.  Auf YouTube sind  viele Sendungsmitschnitte unter anderem vom user janbras archiviert.

Am 22. Februar 2003 wurde die letzte Sendung beim WDR ausgestrahlt.

Doch die beiden Protagonisten haben den Computerclub nicht aufgegeben und ihn am 24.Juli 2007 über einen deutschen Privatsender (NRW-TV) wieder auferstehen lassen.

Der Privatsender NRW-TV musste jedoch 2016 seinen Betrieb einstellen und so wurde die Sendung Nr.186 als letzte in den Studios des NRW aufgezeichnet.

Doch Wolfgang Rudolph hat es geschafft durch Spendenaufrufe, ein eigenes Studio auf die Beine zu stellen und produziert den CC2 nun in eigener Regie aus seinem privaten Studio.

Im Hintergrund hat sich auch einiges geändert, das die Zuschauer und Freaks ein wenig verwirrte. Parallel zu den Sendungen existierte die Seite cczwei.de die von beiden Herren befüllt wurde. Nach dem 13.12.2016 tauchte plötzlich eine neue Seite auf. Die neue Domain cc2.tv wurde erstellt. Die betreibt nun Herr Rudolph alleine. Die domain cczwei.de wird weiterhin von Herrn Back betrieben. Ihm zur Seite steht Herr Heinz Schmitz der nun mit Herrn Back YouTube Sendungen produziert. Anscheinend gab es zwischen den Herren ausreichend Gründe, sich von der langjährigen Gemeinschaftsarbeit zu trennen. Eine offizielle Erklärung dazu gab es nie.



Aus dem Bereich Computer berichten die Jungs von VirtualDimension. Sie nennen Ihren Kanal VD Hurrican und produzieren die Formate: Virtuelle Welten, Back in Time, Retroplay und Vor Ort.  Die Beiträge sind absolut professionell gestaltet und behandeln hauptsächlich das Thema Homecomputer. Mit viel Hintergrundinformation werden hier die alten 8 und 16 Bit’er vorgestellt. Gameplays sowie Messeberichte und Beitrage von Community-veranstaltungen gehören ebenfalls zu ihrem Repoertoire. Als Beispiel hier ein Link zum Unboxing eines Amiga500 und dessen Geschichte. Anlässlich ihres 1000ten Abonnenten auf YouTube haben sie ein 1000-Abonnenten-Special mit einer Studiotour veröffentlicht.

Vom Australischen Kontinent aus bloggt Dave Jones, ebenfalls ein eingefleischter Techniker. Auf seinem YouTube Kanal EEVblog, Stellt er ebenso elektronische Geräte vor, erklärt deren Aufbau und Funktionsweise. Eine besondere Rubrik in seinem Kanal sind die sogenannten Mailbags. Hier bekommt Dave Pakete von Leuten aus der Community zugesandt die er vor laufender Kamera öffnet und deren Inhalt vorstellt. Das können alte Computer und Platinen, oder auch neue Entwicklungen und Prototypen von Startup´s sein, die hier präsentiert werden.



Ein etwas anderer Kanal ist der eines Engländers. Er nennt sich Photonicinduction und zeigt Experimente mit hohen Leistungen. Alle möglichen Geräte, wie Staubsauger, Heizlampen, Waschmaschinen, Lautsprecher, etc. werden bis an die Grenze ihrer maximalen Leistungsdaten betrieben – und noch weit darüber hinaus. Das Ende des Gerätes durch Zerstörung ist hierbei das Ziel.
